Как проверить выключатель ближний свет

Как проверить работоспособность выключателя света?

Обычный клавишный выключатель

Вначале необходимо получить доступ к клеммам. Для этого, в зависимости от его конструкции, нужно либо просто снять наружную крышку, либо, ослабив распорный крепеж, вынуть корпус из гнезда, не отсоединяя провода, как показано на фото ниже:

Проверка мультиметром

Тестер устанавливаем в режим измерения сопротивления. Отключаем автомат, от которого питается свет. Соединяем измерительные провода прибора с клеммами выключателя. Производим замер сопротивления. В положении «включено», сопротивление должно быть равно нулю, в положении «отключено» — бесконечности. В противном случае, следует демонтировать выключатель для ремонта или замены.

Если нет мультиметра под рукой, проверить работоспособность можно также вольтметром. Включаем прибор в режим измерения переменного сетевого напряжения. Отключив питание, «садимся» на клеммы. Включаем автомат питания и производим замер напряжения. При этом, в светильнике должна быть вкручена хотя бы одна исправная лампа. В положении «отключено» прибор должен показать сетевое напряжение, т.е. около 220 В. Если в этом режиме напряжение отсутствует, причина неисправности находится вне выключателя. В положении «включено» напряжение на клеммах должно исчезнуть. Если этого не произошло – причина в контактах.

На видео наглядно показано, как проверить двухклавишный выключатель света мультиметром:

Использование индикаторной отвертки

Нужно проверить индикатором наличие фазы на клеммах, когда клавиша в отключенном положении. Автомат, питающий свет, естественно должен быть включен. Напряжение должно быть только на одной клемме. Отсутствие напряжения на обеих клеммах говорит о том, что причина не в выключателе. Затем нужно включить свет и проверить индикатором вторую клемму. Здесь возможны два варианта, в зависимости от того, нулевой или фазный провод разрывается выключателем.

Вариант 1. На разрыв, как и положено, проходит фазный провод, нулевой провод напрямую заведен в светильник. В этом случае, когда выключатель включен, напряжение присутствует на обеих клеммах. Если этого не происходит – он неисправен.

Вариант 2. На разрыв заведен ноль, фаза «дежурит» на лампе (лампах). В этом варианте, если включить свет, проверка индикатором покажет отсутствие напряжения на обеих клеммах. Если напряжение остается на одной из клемм, как до включения – выключатель неисправен. Кстати, разрыв нулевого провода и прокладка фазы напрямую к светильнику считается грубой ошибкой, которая чревата поражением электрическим током при замене лампочки или ремонте люстры. Остальные ошибки при монтаже электропроводки мы рассмотрели в отдельной статье!

Проверка лампочкой

О том, как сделать контрольную лампу, мы также рассказывали. Вкручиваем лампочку в патрон, из которого выведено два изолированных провода. Концы проводов зачищаем от изоляции на 5 – 10 мм. Включаем автомат, питающий свет. Аккуратно прикасаемся зачищенными концами проводов к клеммам выключателя (один провод к одной клемме, второй – к другой). Если клавиша в положении «отключено», лампа должна загореться не в полный накал, так как в данном случае, она включена последовательно с лампами освещения. Ее яркость зависит от соотношения ее мощности и суммарной мощности ламп в светильнике. Ели в этом режиме свет не зажигается, причина не в выключателе. Включаем свет и вновь прикасаемся проводами к клеммам. Если наша лампа не зажглась – выключатель исправен, если свет лампы такой же, как и в положении «отключено», причина неисправности в нем.

Более подробно ремонт выключателя света мы рассмотрели в отдельной статье, с которой настоятельно рекомендуем ознакомиться!

Модель с подсветкой

Встречаются выключатели света, оборудованные подсветкой. Суть этого устройства заключается в том, что параллельно основным контактам монтируется светодиод с резистором или миниатюрная неоновая индикаторная лампа. Схема такого варианта исполнения показана ниже:

Когда освещение выключено, через лампу (или лампы) освещения и светодиод с токоограничивающим сопротивлением проходит ток. Его величина слишком мала, чтобы зажечь свет лампы, но достаточна для свечения светодиода. Таким образом, свет диода помогает найти кнопку включения света в темном помещении. Когда мы включаем светильник, контакты шунтируют светодиод, он обесточивается и гаснет.

Кроме удобства в эксплуатации, такая схема предоставляет возможность проверить состояние контактов выключателя. Ведь схема подсветки представляет собой аналог той самой контрольной лампы, с помощью которой можно проверить обычный выключатель. Например, если вы нажали на клавишу, свет не зажегся, а светодиод не перестал гореть, значит, контакты не замкнулись.

Диммер

Устройство, регулирующее яркость свечения ламп, называемое диммером. Он позволяет плавно устанавливать комфортный уровень освещенности в помещении. Как правило, современные модели диммеров имеют электронную начинку. При этом, цепь лампы участвует в работе регулятора и при ее перегорании регулятор может не функционировать. Этим обусловлены особенности проверки такого устройства.

На практике, диммер лучше всего проверить следующим образом: отключаем автомат питания, отсоединяем питающие провода от клемм регулятора и соединяем их между собой. Включаем автомат питания. Если при этом свет зажегся – неисправен регулятор. О том, как отремонтировать диммер мы рассказали в отдельной статье!

Бывает, что причиной неисправности диммера является выход из строя предохранителя. На видео ниже наглядно показывается, как проверить предохранитель в регулятора света:

Еще один нередкий случай — плохой контакт на схеме. Методика проверки диммера предоставлена еще на одном видео примере:

Теперь вы знаете, как проверить выключатель света мультиметром, индикаторной отверткой или же лампочкой. Надеемся, предоставленные инструкции помогли вам определить работоспособность устройства самостоятельно!

Будет полезно прочитать:

Источник

Как проверить выключатель

Причин, по которым не загораются осветительные приборы в помещении, может быть много. Чаще всего проблема кроется в самих перегоревших лампочек, но иногда бывают и другие ситуации. Как проверить выключатель с помощью различных инструментов будет понятно из нашего обзора.

Клавишный выключатель стандартного типа

Для проверки потребуется иметь свободный доступ к клеммам устройства. Есть несколько вариантов выполнения этой процедуры, которые зависят от особенностей исполнения конкретной модели. Иногда достаточно вскрыть верхнюю часть прибора, а в других случаях потребуется изъять корпус из места расположения способом ослабления распорного крепежа. При этом не понадобится отсоединять питающую проводку.

Как проверить выключатель мультиметром

Потребуется выбрать на приборе измерительный режим параметров сопротивления. Далее убедиться в отключении автомата, осуществляющего питание света. Клеммные выводы присоединяются к проводам тестера. Теперь все готово для определения сопротивления. Значение «ноль» должно наблюдаться во включенном положении, а при отключении обнаруживаем «бесконечность». Если данное условие не соблюдается, потребуется замена или ремонт выключателя после его демонтажа.

Иногда мультиметра в нужный момент нет, и тогда на помощь придет вольтметр. Устанавливаем его для определения работоспособности выключателя в положение замера сетевого напряжения. «Посадка» на клеммные контакты выполняется после отключения подачи питания. Непосредственная процедура замера происходит после включения автомата питания. Обязательное условие – наличие в светильнике как минимум одной исправной лампы. Показатели 220 В должны показываться в отключенном состоянии. При отсутствии напряжения можно утверждать, что поломка будет располагаться за пределами зоны проверяемого выключателя. Исчезновение напряжения наблюдается в противоположном состоянии. Если такие признаки отсутствуют, неисправность точно кроется в контактах.

Посмотрите на правильную проверку выключателя двухклавишного типа с применением мультиметра:

Как проверить выключатель индикаторной отверткой

При нахождении клавиши в отключенном состоянии осуществляется процедура тестирования индикатором фаз на клеммах. Автомат питания света обязательно включен. Само напряжение будет в подобном случае только на одном из выводов. Если обнаруживается его отсутствие на обеих клеммах, то вывод однозначен – проблема кроется не в выключателе. Далее производим включение света и с помощью индикатора тестируем второе соединение. Рассмотрим два способа разрывания фазного или нулевого провода:

Нулевой конец провода заводится напрямую к светильнику, а другой, естественно, на разрыве. В данном случае напряжение есть на каждой клемме во включенном положении. О неисправности свидетельствует нарушение подобного правила.
Здесь «дежурство» фазы происходит на лампе, а ноль заводится в разрыв. При положении включено нет напряжения на обеих клеммах, а его наличие хотя бы на одной – признак неисправности выключателя. Очень грубая погрешность, которая может вызвать негативные последствия – прокладка фазы непосредственно к светильнику и разрыв «нуля».

Как проверить выключатель лампочкой

Контрольная лампочка вкручивается в патрон с парой заизолированных проводов, выведенных из него. Зачистка концов проводов делается на 10 мм. Затем производится включение автомата, предназначенного для питания света. К клеммам выключателя дотрагиваемся зачищенными участками. Загорание должно появиться в отключенном положении клавиши, но не в полную мощность. Это обусловлено последовательным способом включения нашей лампы с другими осветительными элементами. Яркость в таком случае будет пропорциональна соотношению мощности контрольного элемента и суммарной мощности всех других ламп. Отсутствие загорания свидетельствует об исправности выключателя. Теперь выполняем процедуру с включенным светом. Если свет идентичен тому, который имеется при отключенном положении, есть проблемы с выключателем.

Образцы с подсветкой

В последнее время такие модели стали очень популярными. В их конструкции монтируются параллельно с обычными контактами компактные индикаторные лампы неонового вида или светодиоды с резисторами. Приводим схему такого варианта:

Через светодиод с токоограничивающим сопротивления и саму лампу в выключенном положении протекает ток. Для зажигания свечения лампы его параметров явно недостаточно, а вот для свечения светодиода вполне хватает. Главное назначение этой маленькой хитрости – помочь в темном помещении обнаружить выключатель. При включении светодиод шунтируется контактами, происходит его обесточивание и свет исчезает.

Наличие подобной схемы позволяет легко выполнить тестирование состояния контактов и очень удобно в эксплуатации. В данном случае вполне уместно говорить о применении методики контрольной лампы для проверки исправности. Приведем пример – если горение светодиода не прекратилось после нажатия клавиши, а свет не появился, значит, замыкания контактов не произошло.

Диммер

Данное устройство поможет при необходимости регулировки уровня яркости свечения. Электронная начинка современных образцов позволяет установить наиболее подходящие параметры. В работу регулятора интегрирована цепь лампы, что может заблокировать устройство при перегорании осветительного элемента. Такая особенность влияет на проведение проверки рассматриваемого устройства.

Обычно тестирование начинается с отключения питания от клемм регулирующего устройства. Свободные концы состыковываются, и включается автомат. Зажигание света свидетельствует о поломке регулятора.

В некоторых случаях может перегореть предохранитель. Проверка данного элемента показана на видео:

Плохое состояние контакта – еще один часто встречающийся вариант.

Вот мы и ознакомились с самыми распространенными способами проверки выключателя, которые пригодятся вам на практике.

Как проверить работоспособность выключателя света?

Обычный клавишный выключатель

Проверка мультиметром

На видео наглядно показано, как проверить двухклавишный выключатель света мультиметром:

Использование индикаторной отвертки

Проверка лампочкой

Модель с подсветкой

Диммер

Будет полезно прочитать:

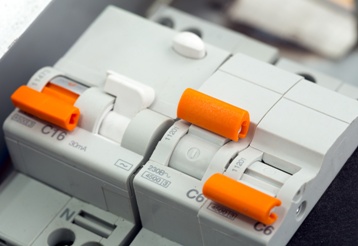

Проверка автоматических выключателей

Проверку автоматических выключателей реализует компания «ИНТЕХ» (Москва). Чтобы получить КП на проверку автоматических выключателей, позвоните по телефону: . Отправить заявку

Автоматические выключатели служат для защиты электрических цепей напряжением до 1000 В от аварийных режимов работы.

Надежная защита электрических цепей данными электрическими аппаратами обеспечивается только в том случае, если автоматический выключатель находится в исправном техническом состоянии, а его фактические рабочие характеристики соответствуют заявленным. Поэтому проверка автоматических выключателей является одним из обязательных этапов работ при вводе в работу электрических щитов различного назначения, а также при периодической их ревизии.

Когда необходима проверка

Согласно требованиям ПУЭ и ПТЭЭП, контроль исправности защитных автоматов производится во всех случаях официальных электроизмерительных испытаний.

То есть, такая необходимость возникает:

при сертификации изделия после его разработки;
при вводе электроустановки в эксплуатацию (приёмосдаточные испытания);
в ходе планово-профилактических проверок электросети;
после капитальных, плановых или аварийных ремонтов.

Отдельно подчеркнём важный момент: проверку автоматических расцепителей может производить только квалифицированный персонал, имеющий удостоверения по электробезопасности не ниже 3 группы и при наличии соответствующего оборудования.

В ходе испытаний производится прогрузка выключателя мощными импульсами тока и фиксируются временные показатели процесса срабатывания. Поскольку в данном случае граница между «годен» и «не годен» лежит в пределах нескольких миллисекунд, ни о каких самостоятельных выводах о работоспособности прибора и речи быть не может.

Любой вариант самостоятельных проверок (включая срабатывание по кнопке «тест» в тех устройствах, где она есть) подтвердит лишь факт исправности механической системы, но никак не правильность регулировок прибора.

Официальное экспертное заключение о соответствии характеристик автоматического расцепителя нормам и требованиям, озвученным в соответствующих стандартах, может дать лишь сертифицированная электроизмерительная лаборатория.

Проверка работы расцепителей автоматических выключателей

Основная часть испытаний автоматов — это проверка исправной работы их расцепителей. Дополнительно проверяется качество монтажа выключателей, затяжка контактов, соответствие защитного оборудования проектной документации, но эти параметры уже второстепенны.

Существует большое количество модификаций автоматических выключателей: воздушные, модульные, предназначенные для защиты двигателей, в литом корпусе. Самыми распространенными являются модульные автоматические выключатели, устанавливаемые на DIN-рейку, поэтому целесообразно будет рассмотреть ход проверки на их примере.

После срабатывания одного из расцепителей автоматически выключатель выполняет свою функцию — отключает питание определенного участка цепи. Расцепители по типу могут быть тепловыми или электромагнитными, но в современном оборудовании чаще всего используют оба типа для наиболее надежной защиты.

Автоматы с одним типом расцепителей имеют гораздо более узкую сферу применения. Автоматы с тепловыми расцепителями обеспечивают защиту электросети от перегрузки линии. Такой расцепитель представляет собой двухслойную биметаллическую пластинку. Когда возникает перегрузка, этот элемент выключателя нагревается. Под воздействием температуры происходит деформация пластины, что и приводит к расцеплению.

Электромагнитные расцепители нужны для защиты линии от разрушительного воздействия тока КЗ. Этот элемент прибора представляет собой соленоид с подвижным сердечником. Механизм расцепления приводится в действие сердечником, который втягивается магнитным полем, созданным под воздействием токов КЗ.

В свою очередь электромагнитные расцепители подразделяются на типы в зависимости от временных и токовых характеристик, то есть от того, за какое время и токи какой силы приводят выключатель в действие. Обозначаются типы электромагнитных расцепителей заглавными латинскими буквами. К наиболее распространенным относятся типы, соответствующие буквам B, C, D.

В этих элементах мгновенное расцепление происходит при таких стандартных диапазонах:

B — в диапазоне от 3-кратного до 5-кратного номинального тока;
С — в диапазоне 5-10-кратного номинального тока;
D — 10-20-кратного номинального тока.

При низких пусковых токах в системе допустимо использовать автоматы с расцепителями типа B. В этой же сети целесообразно установить входной автомат с характеристиками C. Эти же устройства допустимо устанавливать в сети с умеренными пусковыми токами. Для защиты линии с высокими пусковыми токами подходят автоматы типа D.

ГОСТ Р 50345-2010 “Аппаратура малогабаритная электрическая. Автоматические выключатели для защиты от сверхтоков бытового и аналогичного назначения” регламентирует, как и какие именно автоматы нужно испытывать.

Как проверяется срабатывание автоматических выключателей?

Порядок проведения проверок утвержден в нормативной документации. Так, срабатывание электромагнитных расцепителей проверяется согласно ПУЭ 1.8.37 путем проведения испытаний, которые рекомендует завод производитель.

Специалисты нашей лаборатории для выполнения испытаний используют специальное оборудование: аппарат «Синус-3600». Этот прибор весит 22 кг и внешне напоминает системный блок ПК. Аппарат позволяет успешно провести испытания расцепителей электромагнитного типа, полупроводниковых и тепловых при условии, что In попадает в диапазон от 16 до 320 А.

Для проведения испытаний выводы аппарата подключают к вводам автоматического выключателя. После этого подается ток и засекается, какое время пройдет до срабатывания механизма расцепления. При этом испытание проводится поэтапно:

Сначала на неразогретый прибор подается ток, который превышает номинальный в 1,13 раз. Расцепитель теплового типа не должен срабатывать на протяжении 1 часа номинальный ток меньше 63 А, и минимум в течение 2 часов при значении номинального тока выше 63 А.
Сразу посл завершения первого этапа на оборудование подают ток, который превышает номинальное значение в 1,45 раза. Расцепитель должен сработать в течение часа при In 63 А.
После завершения второго этапа с выключателя снимается напряжение, ему дают вернуться в первоначальное «холодное» состояние. Далее на прибор подается ток, больше In в 2,55 раза. Если In 32 А расцепление должно произойти за 2 минуты.

Для проведения всех этапов испытания достаточно включить аппарат «Синус» и установить требуемое значение тока в Амперах. После этого автоматически включается таймер, который отключается после расцепления.

Подобным же образом проводится и испытание автоматических выключателей с электромагнитными расцепителями:

На «холодный» автомат подается ток в 3, 5 или 10 А в зависимости от его типа (B, C, D – соответственно). Мгновенный расцепитель должен вызвать отключение за 0,1 секунду или более.
Автомат возвращается в холодной состояние, а затем на него подается ток 5, 10 или 20 А, также в зависимости от типа расцепителя. Сработать устройство должно менее, чем за 0,1 секунды.

При выполнении испытания ток, который подается на прибор, возрастает от минимального значения до верхней границы. Происходит это практически мгновенно. Во время срабатывания расцепителя фиксируется величина тока в этот момент и время, которое прошло с достижения током необходимого значения.

Устройства для проверки выключателей

Комплексы, используемые для проверки выключателей, специально разрабатываются для этой цели. Исключением являются устройства серии РЕТОМ, которые изначально предназначены для проверки релейной защиты, но могут использоваться и для подачи токов на контактную систему выключателя с контролем момента отключения.

Наиболее подходит для этой цели РЕТОМ-21. Проверка срабатывания теплового расцепителя выполняется подачей непрерывного тока одновременно с запуском секундомера прибора, настроенного на фиксацию исчезновения тока при отключении. Электромагнитные расцепители проверяются токами, подающимися импульсами длительности, устанавливаемой пользователем. При плавном подъеме тока неизбежно срабатывание защиты автомата от перегрузки.

Важное достоинство РЕТОМа – ток, подающийся для проверки – синусоидальный. Большинство других устройств, специально разработанных для проверки автоматов, выдает импульсный ток, формируемый тиристорными регуляторами. Но их габариты меньше, а управление – проще.

Таких устройств много. Ток для проверки отсечки они тоже подают увеличивающимися по амплитуде импульсами регулируемой длительности, а для проверки тепловой защиты выставляется требуемый ток и запускается секундомер.

Какие нормативные документы используются при разработке алгоритмов проверки

Основные термины и определения, а также базовые нормативные диапазоны, используемые для описания характеристик расцепляющих автоматов, приведены в стандарте ГОСТ 50031-2012.
Конкретные алгоритмы проверок и рекомендуемые схемы стендовых испытаний приведены в ГОСТ Р 50345-2010 (а также в 8 разделе ГОСТ Р 50030.2-99).
Измерение сопротивления изоляции производится согласно ПУЭ (п.1.8.37.3) и ПТЭЭП (Приложение 3.1, таблица 37).
Организация условий измерений проводится в соответствии с приведенными выше стандартами и с учётом положений отраслевых СНИП.

Несмотря на достаточно чёткую нормативную проработку алгоритмов ревизии и наладки аппаратуры для защиты от сверхтоков, для каждого конкретного случая разрабатывается свой вариант технологической инструкции, ориентированный, как правило, на конкретный тип расцепителей и имеющееся в наличии измерительное оборудование.

Отзывы о компании ООО “ИНТЕХ”:

Информация, размещенная на сайте, носит ознакомительный характер и ни при каких условиях не является публичной офертой.

Индикаторная отвертка – как правильно пользоваться

Индикаторная отвертка (индикатор, тестер (tester)) – приспособление, позволяющее определять наличие электрического напряжения на определенном участке цепи. Используют его не только профессиональные электрики, но и простые люди, занимающиеся самостоятельным монтажом электрической проводки в своем жилище.

Область применения индикаторных отверток

Индикатор напряжения применяется для следующих целей:

Определение фазы, нулевого провода;
Определение полярности аккумуляторных элементов питания и батарей;
Поиск скрытой (замурованной) в стене проводки;
Поиск обрыва в электрической цепи;
Проверка работоспособности ТЭНов, ламп накаливания, диодов и других радиодеталей.

Кроме того, при помощи цифровых моделей современных данного приспособления можно определить значение напряжения, расположение положительного и отрицательного электродов на диоде.

Принцип действия индикаторной отвертки

Самая простая отвертка индикатор работает следующим образом:

При контакте жала с фазным проводом (плюсовой клеммой аккумулятора) по нему начинает протекать электрический ток;
После жала ток проходит через резистор с сопротивлением 1 мОм. Сила проходящего тока при этом снижается до значения, безопасного для человеческого организма.
Минуя резистор, ток проходит через неоновую лампу, вызывая свечение закачанного внутрь газа;
Остатки тока уходят через тело использующего его человека в землю.

Таким образом, весь процесс определения наличия тока на отдельном участке цепи занимает несколько секунд.

Критерии выбора изделий

При выборе тестера учитывают такие его характеристики, как:

Форма жала – жало устройства должно быть плоским и прочным. Это позволит не только измерять напряжение, но и откручивать различные винты на клеммниках, монтажных коробах для проводки;
Материал – корпус тестера должен быть изготовлен из устойчивого к ударам пластика;
Удобства использования – приспособление должно хорошо лежать в руке, иметь клипсу для крепления его на лацкане кармана;
Функционал – наиболее удобны модели, имеющие такие дополнительные функции, как «прозвонка», определение величины измеряемого напряжения;
Способ оповещения о наличии напряжения – с помощью звука из встроенного динамика или срабатывания небольшого светодиода, неоновой лампочки;
Наличие дисплея – небольшой монохромный дисплей позволяет отображать значение напряжения;
Стоимость – для бытовых нужд используют простые модели стоимостью до 100 рублей. Опытные электрики применяют более дорогостоящие и надежные тестеры стоимостью до 300-400 рублей.
Производитель – наиболее популярны и надежны изделия производства таких брендов, как Yato, Wortex, Stanley, IEK, Fluke.

Читайте также: Настройка света astra j

Также, выбирая тестер, необходимо учитывать отзывы о той или иной модели в интернете.

Виды индикаторных отверток, их устройство

В зависимости от конструкции, принципа действия, наличия дополнительных функций, все модели данных устройств подразделяются на простые, со встроенной батарейкой, бесконтактные и электронные.

Обычная (простая) с неоновой лампой

Самый простой тестер данного вида состоит из:

Корпуса из прозрачного яркого пластика;
Жала с плоским наконечником;
Резистора (сопротивления) номиналом 1мОм;
Неоновой лампы;
Контактной площадки.

Для более удобного ношения в верхней части корпуса прикреплена пружинная клипса.

Индикаторная отвертка на батарейках (с функцией прозвонки) контактного типа

По внешнему виду такой тестер очень похож на предыдущий вид. Отличие его заключается в том, что жало подключается к затвору полевого транзистора, вместо неоновой лампы в таком устройстве используется светодиод. В качестве питания для светодиода в корпус помещены 2 сменные часовые батарейки по 1,5 В каждая.

Тестеры напряжения бесконтактного типа

Бесконтактный тестер представляет собой приспособление, по форме и размерам похожее на маркер. Основной рабочей частью данного прибора является датчик, закрытый белым колпачком с коротким и круглым наконечником. Работает такой тестер от 2 элементов питания типа ААА (2 маленькие пальчиковые батарейки).

В некоторых моделях для удобства работы около наконечника имеется маленький светодиод для подсветки.

Электронные или умные индикаторы

Электронная отвертка тестер – индикатор, состоящий из короткого плоского жала, непрозрачного корпуса, маленького жидкокристаллического дисплея, двух небольших контактных площадок (полюсных кнопок).

На заметку. Помимо данных видов, встречается еще такой индикатор напряжения, как отвертка пробник, состоящий из двух соединенных проводом щупов, на одном из которых располагаются светодиоды, обозначающие определенное значение напряжения (от 5 до 220-360В).

Как пользоваться индикаторной отверткой

Несмотря на простоту конструкции, у каждого вида индикаторной отвертки есть свои правила использования.

Простая индикаторная отвертка

Для того чтобы при помощи простого тестера определить наличие напряжения в розетке или на определенном участке электрической цепи, необходимо:

Коснуться кончиком жала контакта розетки, участка цепи;
Приложить палец к находящейся в торце приспособления контактной площадке.

О наличии напряжения при этом будет свидетельствовать свечение расположенной внутри корпуса индикатора неоновой лампочки.

Многофункциональная отвертка с автономным источником питания и светодиодным индикатором

Для того чтобы с помощью такого индикатора определить фазный и нулевой провода, необходимо просто коснуться его жалом контакта розетки. При наличии напряжения на контакте светодиод будет светиться. Прикладывать палец к верхней контактной площадке не нужно.

Важно! Перед тем, как пользоваться такой индикаторной отверткой, необходимо проверить исправность батареек. Для этого к жалу и контактной площадке прикладывают два пальца одной руки (большой и указательный), если питание исправно, светодиод внутри начнет светиться.

Многофункциональные индикаторные отвертки с жидкокристаллическими дисплеями

Такие электронные тестеры могут производить проверку наличия напряжения контактным и бесконтактным способами. В первом случае все происходит так же, как и при использовании простого индикатора, с тем только отличием, что вместо контактной площадки нажимается полюсная кнопка с надписью «Direct test». При наличии напряжения на дисплее прибора появится его примерное числовое значение (от 12 до 220В). При бесконтактном способе проверки проводника или участка электрической цепи на наличие в них напряжения жало подносится максимально близко к проверяемой поверхности, на корпусе нажимается полюсная кнопка «Inductance Break-point». Если контакт или участок цепи находится под напряжением, на дисплее тестера будет отображаться значок молнии.

Основные виды проверки

Проверять при помощи отвертки индикатора можно как наличие напряжения, так и проводимость того или иного участка цепи, исправность ламп накаливания, нагревательных элементов, определять правильность установки клавишных выключателей.

Контактный способ

При контактном способе проверки розеток и электрических цепей жало тестера прикладывают к оголенной токопроводящей поверхности (контакту розетку, не изолированному проводу, дорожке на печатной плате). Наличие тока определяют по загоревшемуся светодиоду или неоновой лампе, звуку динамика.

Бесконтактный способ

При таком способе жало или наконечник бесконтактного тестера располагается вблизи контакта розетки, изолированного провода, электроприбора, не касаясь при этом их поверхностей. В случае наличия в них электрического тока тестер издает звуковой или световой сигнал.

Проверка исправности ламп накаливания

Для того чтобы проверить исправность лампы накаливания, используют тестер на батарейках. Жало отвертки прикладывают к центральному контакту донышка цоколя лампочки, пальцами второй руки – к корпусу цоколя. Если диод внутри индикатора загорается, значит, лампочка исправна, если нет, работать она не будет даже при визуально целой нити накаливания.

Проверка нагревательного тэна

Для того чтобы проверить ТЭН, например, кипятильника, жало индикатора на батарейках прикладывают к одному из контактов его вилки, за второй – берутся рукой. Как и в случае с лампой накаливания, горящий диод будет обозначать исправность элемента.

Определение правильного положения выключателя

Проверка правильности установки выключателя производится следующим образом:

Клавишу выключателя нажимают в положение «Включено» (указатель «I» на корпусе);
Жалом тестера на батарейках дотрагиваются до верхней клеммы выключателя;
Скрепкой или другим металлическим тонким штырьком прикасаются к клемме на противоположной стороне: если светодиод индикатора загорается, значит выключатель установлен правильно. Если светодиод не горит, выключатель необходимо перевернуть.

Проверку установленного выключателя производят при отключённом электричестве.

Проверка напряжения на изолированном проводе

Для того чтобы определить, есть или нет напряжение на изолированном проводе, лучше всего использовать бесконтактный индикатор: если по проводнику проходит электрический ток, поднесенный к нему индикатор просигнализирует об этом звуковым сигналом и морганием светодиода в наконечнике.

Поиск обрыва провода

Для того чтобы найти обрыв провода, бесконтактный индикатор медленно ведут вдоль находящегося под напряжением изолированного проводника. В том месте, где нарушена целостность жил провода, горящий внутри индикатора светодиод немедленно погаснет.

Меры безопасности при использовании

При работе с индикаторными отвертками различных видов и моделей в обязательном порядке соблюдают следующие меры безопасности:

Перед началом работы индикатор тщательно осматривают на предмет повреждений его корпуса;
В простых контактных индикаторах жало обязательно очищают обезжиривателем – пленка загрязнения на поверхности жала может препятствовать прохождению по нему тока, тем самым увеличивая риск ошибки при определении наличия напряжения на том или ином участке электрической цепи;
Используя отвертку не как тестер напряжения, а как приспособление для откручивания различных винтов, к ней не прикладывают больших усилий – это может стать причиной повреждения корпуса, жала, что приведет к поломке индикатора и некорректным его показаниям.
Пользоваться индикаторной отверткой возможно только при ее исправности: целостности корпуса, внутреннего сопротивления, транзистора, работоспособности батареек.
В моделях, работающих от батареек, проверка работоспособности элементов питания обязательна.

Неработающие отвертки для проверки электричества, как правило, ремонту не поддаются – взамен им специалисты советуют покупать новые и рабочие. Использование неисправных устройств, даже после их самостоятельного ремонта, чревато серьезными последствиями: поражением электрическим током, некорректными и неправильными результатами проверок.

Видео

Как проверить исправность автоматического выключателя при покупке

Вступление

Проверить исправность автоматического выключателя при покупке задача не из простых. Вы не сможете воспользоваться никакими контрольно измерительными приборами и единственно доступный способ определить исправность, или лучше сказать подлинность автомата защиты это визуальный осмотр.

Лабораторная проверка и проверка автоматов защиты по месту

Точная проверка работоспособности автоматического выключателя возможна только в лаборатории на стандартном тестовом оборудовании. Называется такая проверка – прогрузка.

В лаборатории можно точно проверить автомат защиты по трем основным характеристикам:

Номинальному току работы;
Току, при котором срабатывает защита;
Времени защитного срабатывания при перегрузке (уставка теплового расцепителя) и коротком замыкании (уставка электромагнитного расцепителя).

Лабораторная (точная) проверка автоматических выключателей делается перед их монтажом, в специализированных лабораториях и стоит денег.

По понятным причинам, лабораторная проверка автоматического выключателя делается в исключительных случаях и уж точно не подходит для проверки выключателя при покупке.

Есть более простая технология проверки автоматов, это тестовая прогрузка автоматического выключателя. Она делается или вернее, должна делаться, перед установкой автомата защиты в электрический щиток. Для местечковой подгрузки автоматов защиты выпускаются специальные подгрузочные устройства.

Если вы делаете электрику своими руками, то для спокойного сна, можно взять в аренду подгрузочное устройство и проверить подгрузкой все автоматы защиты своего электрического щита квартиры или дома (коттеджа).

Но опять-таки, этот вид проверки автомата защиты не подходит для проверки автомата при покупке. Что же делать?

При покупке автомата защиты придется довольствоваться визуальной и механической проверкой автомата.

Кстати, не стоит быть параноиком и думать, что большинство автоматов защиты потенциально неисправны. Это же относится к «умным» советам в Интернет, что автоматы такой фирмы «га-но», а вот эти просто класс. Все это бред. Бракованные автоматы могут быть любой фирмы.

Нет никакой гарантии, что купленный дорогой, шведский автомат ABB, будет на 100% исправным и выдержит, заявленные, 2000 срабатываний.

У меня в доме 10 лет назад бесплатно установили автоматы ИЭК, была такая программа, за это время срабатывали раз 20-30, и я не вижу причин их менять.

Нормативная ссылка

ГОСТ Р 50345-2010: Автоматические выключатели для защиты от сверхтоков бытового и аналогичного назначения. (Скачать напрямую в формате DOC)

Как проверить исправность автоматического выключателя при покупке без контрольных приборов

Посмотрите нанесение маркировки на корпус автомата. Она должна быть явно заводской и четко различимой;
Проверьте правильность маркировки: название фирмы производителя должно быть написано латинскими буквами и точно соответствовать (побуквенно) логотипу производителя;

Например, маркировка автоматов фирмы ИЭК ранее наносилось русскими буквами. Такое обозначение устарело. С 2006 года автоматы этого производителя маркируются IEK. Отсюда вывод. Видим при покупке на автомате ИЭК, а не IEK, значит автомат старой партии. Или вместо ABB видим ABBB явная подделка.

Проверьте автомат на вес. Поддельные автоматы легче «родных»;
Взведите автомат рукой и после отключите его. При отключении должен быть характерный щелчок.

Хочется отметить, что чаще всего я читал о подделке автоматов защиты ИЭК (IEK). Поэтому приведу отличительные признаки настоящего автомата защиты ИЭК.

Проверка автомата защиты IEK на подлинность

Вес автомата ИЭК;

ИЭК ВА 47-29 — 87 гр.
ИЭК ВА 47-29М вес 97 гр.
ИЭК ВА 47-60 вес 105 гр.

Для сравнения: Пачка сигарет весит 22-23 грамма. Тонкий смартфон-130-140 грамм, «толстый» смартфон весит 170-180 горамм.

Маркировка ИЭК обязательно латинская IEK;

Старая маркировка автомтов защиты ИЭК

Цвет полоски под логотипом IEK должен точно совпадать с цветом рычага взвода;

Новая, правильная маркировка автомата защиты ИЭК Велика вероятность поддельности автомата ИЭК

На корпусе должна быть нанесена информация об автомате и адрес сайта производителя методом штамповки;

Надписи и схема автомата должны четко просматриваться на фасадной части корпуса.

Выводы

К сожалению, выводы неутешительны. Визуально проверить исправность автоматического выключателя при покупке на 100% нельзя. Но это не значит, что этого не нужно делать. Обязательно покупайте автоматические устройства электроцепей в специализированных магазинах, исключите хозяйственные и гипермаркеты. При покупке произведите визуальный осмотр автомата и по явным признакам, описанным в этой статье, проверьте автомат на подлинность.

Как проверить выключатель света

Устройство выключателя

В быту чаще всего встречаются одно- и двух, реже трехклавишные выключатели. По типу монтажа они бывают открытого типа (наружные выключатели) и закрытого (встраиваемые). По типу подключения однополюсные и трехполюсные. Однополюсный выключатель имеет две клеммы, трехполюсный — три.

В любое помещение заводится как минимум два провода (вполне возможно, что он будет один, но внутри него обязательно будут присутствовать две жилы). С виду они абсолютно одинаковы. Но различие все же существенно: один провод — это фаза, второй — ноль.

Устройство одноклавишного выключателя предполагает наличие двух клемм для присоединения проводов. Причем перепутать фазу и ноль невозможно, так как совершенно не важно, что именно мы присоединим к клеммам. Работать выключатель будет в любом случае.

К двухклавишным выключателям подводят провода из трех жил. Поэтому в них три контакта. При установке важно не перепутать провода. Поэтому промаркируем их гелевой ручкой или фломастером.

Как проверить выключатель

Снимаем декоративную крышку, оголив содержимое монтажной коробки.
Для проверки используем тестер, состоящий из двух проводов, каждый из которых одним концом присоединен к лампочке, а другим образует штекер. Либо используем индикаторную отвертку.
Для того, чтобы обесточить помещение, выключим автоматы.
Слегка вытащим выключатель наружу.
Включим электричество.
В работе соблюдаем все меры предосторожности.
Тестируем, присутствует ли между фазой и нулем напряжение. В положении ВКЛ и ВЫКЛ лампочка индикатора будет светиться. Следовательно, выключатель заземлен.
Проверяем, есть ли напряжение между клеммами. В положении ВЫКЛ индикатор светится.
Проверяем наличие напряжения между заземляющим контактом розетки и каждым контактом выключателя. Положение клавиши — ВКЛ. Индикатор светится в обоих случаях.
Переведем клавишу в положение ВЫКЛ. Повторим процедуру. Индикатор светится на фазной клемме. В состоянии ВЫКЛ между клеммами выключателя должно быть напряжение.
Если выключатель трехполюсный, проверим в положении ВКЛ напряжение между нулем розетки и поочередно каждым контактом выключателя. Индикатор светиться не должен.
Изменим положение переключателя на ВЫКЛ, повторим процедуру. Лампочка загораться не должна.

Если этот метод тестирования выявил неисправность выключателя, и все его контакты целы и не оплавлены, то ничего не поделаешь, придется заменить его на новый.

Обычный клавишный выключатель

Проверка мультиметром

На видео наглядно показано, как проверить двухклавишный выключатель света мультиметром:

Использование индикаторной отвертки

Проверка лампочкой

Модель с подсветкой

Диммер

Будет полезно прочитать:

Сейчас никого не удивляют блага цивилизации. Приходя в помещение, мы не задумываясь протягиваем руку для того, чтобы включить освещение.

При проведении ремонта или выхода из строя электрик обязан знать, как производится установка выключателя. При ремонте производятся две операции: сначала необходимо удалить неисправное, а затем произвести монтаж коммутационного устройства.

Как снять выключатель

При выходе из строя электровыключателя его необходимо демонтировать. Для этого электрик должен придерживаться определенного алгоритма. Прежде всего, следует обесточить помещение и принять меры от случайного включения автомата.

Для этого вывешивается предупредительный плакат с надписью «Не включать! Работают люди». Только после этого возможна замена выключателя. Прежде всего, необходимо удалить клавиши.

Для чего тонкой отверткой аккуратно поддевают и удаляют клавишу. Следующим этапом удаляют декоративную накладку. Откручивают винты крепления декоративной рамки к пластиковой коробке, и освобождают распорные фиксаторы.

Только после этого можно демонтировать устройство. Прежде чем открутить подходящие провода необходимо проверить наличие напряжения на контактах. Проверку осуществляют пробником или тестером. Как правильно проверить отсутствие напряжения читайте здесь. После чего прибор удаляют.

А также записывают расположение проводов. Только после этого можно произвести монтаж выключателя. Его выполняют в обратной последовательности.

Как подключить выключатель света

Для того чтобы правильно смонтировать коммутационное устройство необходимо знать, как собрана схема подключения выключателя. Электрику следует разбираться в цветовом обозначении проводов:

Желто-зеленый всегда подключается к заземлению;
Синий или голубой подсоединяют к нулевому проводу;
Красный, коричневый или любой другой цвет обозначает фазный провод.

Есть правило, при монтаже проводки на электровыключатель приходит фазный провод.

Это правило действует для всех приборов, одно, двух, трех и т. д. клавиш. Начинать надо разметки мест, где будут устанавливаться приборы. Высота установки выключателей для индивидуального жилья не регламентируется.

Высота выключателя выбирается из условий удобства эксплуатации. Ранее стандартом было предусмотрено — высота розеток 500-600 мм, и выключателей 1500-1600 мм.

Сейчас таких ограничений не существует, но раньше существовали негласные законы установки. Какие? — узнайте тут. После того как место установки определено, перфоратором со специальной коронкой готовят место под пластиковую коробку.

Штроборезом прорезают штробы для монтажа проводов. Остается произвести монтаж проводов и установить приборы, например, выключатель одноклавишный для скрытой проводки.

Как правильно подключить выключатель

Для того чтобы правильно осуществить подключение электроприборов необходимо выполнять несложные правила эксплуатации и техники безопасности:

Никогда не начинайте работу, если не убедились в отсутствии напряжения в сети;
На люстру или лампочку всегда приходит нулевой провод;
Фаза всегда должна подаваться на коммутирующие устройства.

Эти условия должны неукоснительно соблюдаться, так если в процессе эксплуатации потребуется заменить лампочку.

То электрик, при замене лампы, если случайно коснется токоведущих частей, то не будет поражен электрическим током. Так как фазное напряжение при отключенном электровыключателе на светильник не подается.

Как установить выключатель света

Установка выключателя не должна вызывать больших затруднений у специалиста. Самым простым является подключение одноклавишного выключателя.

Для этого необходимо произвести монтаж проводов согласно проекту. Схема подключения одноклавишного выключателя представляет собой светильник, электровыключатель, распределительную коробку, провода и источник энергии.

В нашем случае это электрическая сеть напряжением 220 вольт. В правильно собранной схеме на коммутационное устройство подается фаза. Что обусловлено условиями техники безопасности. На лампочку приходит нулевой провод.

Лампа может представлять люстру, состоящую из нескольких лампочек, соединенных параллельно. Все провода приходят в распределительную коробку, где соединяются согласно схеме подключения.

Для исключения короткого замыкания необходимо соблюдать правило цветового соединения проводов.

Как подключить двухклавишный выключатель

Схема подключения двухклавишного выключателя не сильно отличается от подключения одноклавишного. Основным отличием одного прибора от другого является то, что двухклавишное устройство управляет устройствами света, имеющими два контура света.

То есть установлена люстра с пятью рожками, первая клавиша управляет двумя лампами, а вторая тремя. Установка двухклавишного выключателя практически ничем не отличается от одноклавишных.

Для того чтобы осуществить подключение двухклавишного выключателя необходимо проложить еще один провод, с помощью которого будет управляться второй контур.

Подводя итоги сказанного можно заключить, что схема подключения выключателя к лампочке, представляет собой набор проводов, лампочку и коммутирующее устройство. А схема подключения двухклавишного переключателя включает в себя еще один провод.

Как подключить двойной выключатель

Схема подключения двойного выключателя на две лампочки представляет собой подключение к коммутатору на общий контакт фазы. От него отходят два провода, которые приходят на лампы. Каждый на свой контур.

С люстры отходит общий провод, соединенный с нулем. Аналогичным способом можно подключить двухконтурную люстру на двойной выключатель. Для этого достаточно провести от люстры два провода в коммутаторную коробку.

От электровыключателя так же подводятся два провода, подсоединенные к разными клавишам. В коробке их соединяют с проводами от светильника. Таким же образом происходит подключение двойного выключателя на две лампочки.

Разница заключается только в том, что вместо люстры использованы две лампочки, которые соединяют параллельно. Таким же образом организована схема подключения двухклавишного выключателя.

Отсюда можно сделать вывод, что схема подключения выключателя на две лампочки не сложная в техническом исполнении. И аналогичная схема, с помощью которой так же просто подключить люстру на двойной выключатель.

Как подключить трехклавишный выключатель

Кроме одноклавишных и двухклавишных электровыключателей используются трехклавишные. Основное отличие заключается в наличии дополнительного механизма включения с контактами.

Он предназначен для управления большими люстрами, имеющими три контура включения ламп. Чаше всего третья клавиша применяется для включения декоративной подсветки потолков.

Схема подключения трехклавишного выключателя отличается от подключения двухклавишного наличием дополнительного провода от люстры и электровыключателя, который приходит в распределительную коробку, где они соединяются соответствующим образом методом скрутки или при помощи специальных зажимов.

Как подключить тройной выключатель

Подключение трехклавишного выключателя ничем не отличается от монтажа тройного. Это совершенно одинаковые приборы, выполненные по одинаковой технологии.

Отличие может составлять только внешний вид. Он играет роль только при подборе устройств к интерьеру помещения. Для подключения используется схема подключения тройного электровыключателя, к нему подходит фазный провод.

Его подключают к общей клемме, а три провода, проходящие через коробку, подключают к источнику света. К которому с другой стороны на общий контакт подводится нулевой провод.

Для обеспечения отключения освещения в квартире используется отдельное подключение автоматического выключателя. Таким образом, обеспечивается отключение напряжения при ремонте освещения.

Часто для комфортного использования световых приборов в темное время суток производят подключение выключателей с подсветкой. Их применяют для того, чтобы не искать приборы в темноте.

В них вмонтированы светодиоды, которые светятся при выключенных устройствах. Некоторые из них имеют два светодиода, один – красный светится при выключенном приборе, а зеленый при включенном.

Техника безопасности

При монтажных работах следует помнить, что нельзя подключать ноль на выключатель, а при ремонтных работах необходимо проверять, что поступает на контакты нуль или фаза.

Проверку необходимо выполнять для собственной безопасности. Чтобы случайно не попасть под напряжение при замене лампочки или ремонтных работах.

Если нет навыков работы с электрическими приборами, следует обратиться к специалисту, который квалифицированно установит одноклавишный выключатель для скрытой проводки. Электрик согласует с заказчиком как правильно установить выключатель света и посоветует, на какой высоте они должны быть установлены.

Источник
