Регулировка фар
Audi 100 C4. Электрооборудование. Освещение и приборы

Регулировка фар производится с внутренней стороны моторного отсека, т.е. регулировочные болты находятся в отверстиях в детали крепления замка капота. Для регулировки необходим шестигранный ключ. Особенным на установленных фарах является расположение и работа регулировочных болтов, которые действуют противоположно у различных фирм-изготовителей фар. Перед описанием регулировки нужно объяснить следующее:

Хотя расположение регулировочных болтов совпадает на всех фарах, способы регулировки отличаются.

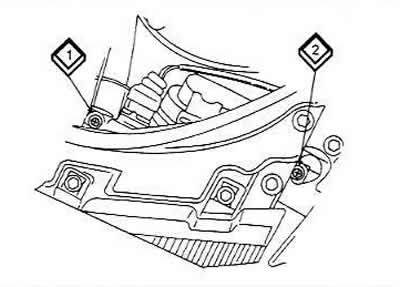

Расположение регулировочных болтов фары

Если установлена фара фирмы Bosch, то болт (1) служит для регулировки вправо-влево, а болт (2) — для регулировки вверх-вниз.

Если установлена фара фирмы Valeo, то болт (1) служит для регулировки по высоте, а болт (2) — для горизонтальной регулировки.

Регулировка фары должна производиться с помощью специального регулировочного прибора, и только в крайнем случае стоит пытаться корректировать или изменять регулировку. Для регулировки автомобиль следует поставить под прямым углом к стене или воротам гаража и включить фары. Расстояние до стены должно быть около 5 метров.

При наличии регулировки наклона фар нужно поставить регулятор в положение «О». В большинстве случаев регулировки только одной фары недостаточно, т.е. нужно перенести картину освещения «хорошей» фары на другую фару. После самостоятельной регулировки при первой возможности нужно посетить мастерскую для более точной регулировки.

Предполагая, что автомобиль хранится в гараже (т.е. имеется гаражная дверь) и фары точно отрегулированы (например, в мастерской с помощью точных приборов), можно поставить автомобиль точно в 5 метрах перед воротами, включить дальний свет и пометить центры световых пучков обеих фар на воротах гаража с помощью крестиков. Если когда-нибудь будет нужно проверить регулировку фар, то можно будет опять поставить автомобиль так же перед воротами гаража чтобы убедиться, совпадают ли центры световых пусков с крестиками на воротах гаража. Если это не так, то можно произвести регулировку. Следует указать на то, что у фар различных фирм-производителей регулировочные болты действуют по-разному.

Источник

Замена ламп Audi 100 (C4 / A4) / Audi 100 Avant / Audi 100 Quattro / Audi A6 Avant / Audi A6 Quattro с 1990 по 1997 год

Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
не заводится Audi Avant , неисправности Audi Avant , мануал Audi Avant , manual Audi Avant , схема Audi Avant , характеристики Audi Avant , устройство Audi Avant , ремонт Audi Avant , аккумулятор Audi Avant , не заводится Audi 100 , неисправности Audi 100 , мануал Audi 100 , manual Audi 100 , схема Audi 100 , характеристики Audi 100 , устройство Audi 100 , ремонт Audi 100 , аккумулятор Audi 100 , не заводится Audi A6 , неисправности Audi A6 , мануал Audi A6 , manual Audi A6 , схема Audi A6 , характеристики Audi A6 , устройство Audi A6 , ремонт Audi A6 , аккумулятор Audi A6 , не заводится Audi Allroad , неисправности Audi Allroad , мануал Audi Allroad , manual Audi Allroad , схема Audi Allroad , характеристики Audi Allroad , устройство Audi Allroad , ремонт Audi Allroad , аккумулятор Audi Allroad

4. Замена ламп

Внимание:
— При наличии фар с газоразрядными лампами (ксеноновый свет) производить замену ламп только на предприятии Audi. Неквалифицированное обращение с высоковольтной частью лампы опасно для жизни.
— Фары с ксеноновым светом распознаются по наклейке с надписью «Acntung Hochspannung» («Осторожно! Высокое напряжение»). По соображениям безопасности их нельзя вскрывать согласно приведенному ниже описанию для стандартных фар автомобиля.

Назначение ламп Номинал ламп
Ближний свет 12 В/55 Вт (Н1)
Дальний свет 12 В/55 Вт (Н1)
Стояночный свет 12 В/4 Вт
Противотуманный свет 12 В/55 Вт (Н3)
Указатели поворотов (передняя часть лампы желтого цвета) 12 В/21 Вт
Стоп-сигналы/задние габаритные лампы 12 В/21/5 Вт

Замена ламп фары головного освещения

Примечание
— Для удобного доступа к правой основной фаре с целью замены лампы на автомобиле с 5-цилиндровым дизельным двигателем снимите впускной патрубок (1).
— Затем ослабьте хомут (2) воздухозаборного шланга. После этого шланг можно снять спатрубка расходомера воздуха и отжать в сторону, насколько это необходимо.

После замены лампы установите на место впускную трубу и воздухозаборный шланг.

А. Ближний свет.
B. Дальний свет.
C. Стояночный свет.
D. Противотуманный свет.

Замена лампы ближнего света

1. Откройте капот.

2. Отведите вверх проволочную скобу колпака. Снимите колпак.

3. Отсоедините наконечник провода лампы.

4. Высвободите и отведите в сторону скобу из пружинной проволоки, которой крепится ламподержатель.

5. Извлеките лампу и установите новую лампу так, чтобы лыска на ее фланце была направлена по диагонали вниз, а оба ушка вошли в отверстия.

6. Верните скобу из пружинной проволоки в исходное положение поверх цоколя лампы. Прижмите скобу.

7. Подсоедините наконечник провода лампы.

8. Установите колпак на место, чтобы его выступы вошли в нижние пазы фары.

9. Прижмите проволочную скобу.

10. Отрегулируйте уровень света фар.

Замена лампы дальнего света

1. Откройте капот.

2. Отведите вверх проволочную скобу колпака. Снимите колпак.

3. Отсоедините наконечник провода лампы.

4. Высвободите и отведите в сторону скобу из пружинной проволоки, которой крепится ламподержатель.

5. Извлеките лампу и установите новую лампу так, чтобы лыска на ее фланце была направлена по диагонали вниз, а оба ушка вошли в отверстия.

6. Верните скобу из пружинной проволоки в исходное положение поверх цоколя лампы. Прижмите скобу.

7. Подсоедините наконечник провода.

8. Установите колпак на место, чтобы его выступы вошли в нижние пазы фары.

9. Прижмите проволочную скобу.

10. Отрегулируйте уровень света фар.

Замена лампы стояночного света

1. Откройте капот.

2. Отведите вверх проволочную скобу колпака. Снимите колпак.

3. Извлеките патрон лампы из рефлектора.

4. Вдавите неисправную лампу в патрон, поверните влево и извлеките ее.

5. Вставьте новую лампу.

6. Установите патрон лампы в рефлектор.

7. Установите колпак на место, чтобы выступы вошли в нижние пазы фары.

8. Прижмите проволочную скобу.

Замена ламп противотуманных фар

1. Откройте капот.

2. Отведите вверх проволочную скобу колпака. Снимите колпак.

3. Отсоедините наконечник провода от колодки удлинителя.

4. Высвободите и отведите в сторону скобу из пружинной проволоки, которой крепится ламподержатель.

5. Извлеките лампу и установите новую лампу так, чтобы фиксирующие выступы на ее фланце вошли в пазы рефлектора.

6. Верните скобу из пружинной проволоки в исходное положение поверх цоколя лампы. Прижмите скобу.

7. Вставьте штекер кабеля в соединительную колодку.

8. Установите колпак на место, чтобы его выступы вошли в нижние пазы фары.

9. Прижмите проволочную скобу.

10. Отрегулируйте уровень света фар.

Замена ламп передних указателей поворота

1. Откройте капот.

2. Поверните отверткой на 90° расположенный на планке страховочный палец.

3. Отожмите планку вниз и сдвиньте вперед корпус указателя поворота.

4. Поверните патрон лампы влево и извлеките его.

5. Для замены перегоревшей лампы вдавите ее слегка в кронштейн, поверните влево и извлеките; новую лампу также слегка вдавите и поверните вправо.

6. Вставьте патрон и поверните его до упора вправо.

Читайте также:  Почему мы не боимся конца света

7. Вставьте корпус указателя поворота в направляющие отверстия и двигайте его назад до слышимого момента фиксации планки (проверьте рукой прочность фиксации).

8. Поворотом на 90° расположенного на планке страховочного пальца осуществите фиксацию корпуса указателя поворота.

Замена ламп задних боковых фонарей

1. Откройте заднюю подвесную дверь.

2. Снимите левую или правую боковину обшивки.

3. Поверните влево быстродействующий запор (стрелка) кронштейна лампы и снимите кронштейн. В кронштейне две лампы:

  • с внешней стороны — указателя поворота;
  • с внутренней стороны — сигнала тормоза и заднего габаритного огня.

4. Перегоревшую лампу слегка вдавите в кронштейн, поверните влево и извлеките.

5. Вставьте новую лампу, слегка вдавите ее и поверните вправо до упора.

6. Установите кронштейн и поверните быстродействующий запор вправо.

Замена ламп фонаря двери багажника

1. Поднимите подвесную дверь багажника.

2. Извлеките из крепления и откиньте вниз правую или левую крышку, поддев отверткой ее внешний край.

3. Поверните патрон влево и извлеките его.

А. Лампа фонаря заднего хода.
В. Лампа левой задней противотуманной фары (левая сторона автомобиля).

4. Замените лампу.

5. Установите патрон на место и поверните его вправо до упора.

Замена ламп подсветки номерного знака

1. Поднимите подвесную дверь багажника.

2. Открутите винты крепления фонаря (стрелки).

3. Замените лампу.

4. Прикрутите рассеиватель фонаря. Обратите внимание на правильность установки прокладки. Помните при этом, что кулачок стекла фонаря должен входить в соответствующее отверстие кронштейна ламп.

Внимание:
Не затягивайте винты рассеивателя фонаря слишком крепко.
