Opel Corsa. Регулировка света фар

Проверку и регулировку света фар проводите на снаряженном автомобиле (с полностью заправленным топливным баком, комплектом инструментов и запасным колесом).

Вам потребуется отвертка с крестообразным лезвием.

1. Предварительно проверьте и при необходимости доведите до нормы давление воздуха в шинах.

2. Установите автомобиль перпендикулярно гладкой стене (например, гаража) на расстоянии 10 м. Положите на сиденье водителя дополнительный груз массой 75 кг. Разметьте на стене экран, как показано на рис. 4.10. Продольная плоскость симметрии автомобиля должна проходить по линии 0 на экране. Качните автомобиль сбоку, чтобы самоустановились пружины подвесок.

3. Измерьте на автомобиле высоту центров фар до пола. Это будет расстояние h на экране.

4. Установите регулятор электрокорректора света фар на панели приборов в положение «0», соответствующее нагрузке автомобиля с одним водителем или с водителем и пассажиром на переднем сиденье.

5. Включите ближний свет.

6. Направление светового пятна рекомендуется регулировать для каждой фары отдельно. Вторую фару во время регулировки закройте непрозрачным материалом.

7. Если расположение световых пятен не соответствует рисунку, переместите наиболее яркие участки световых пучков в точки пересечения линий на экране регулировочными винтами 1 и 2 по вертикали или горизонтали соответственно.

Рис. 4.10. Регулировка света фар.

На фото показана левая фара. Регулировочные винты на правой фаре расположены симметрично.

8. Откройте капот и, вращая отверткой зубчатые колеса регулировочных винтов, отрегулируйте положение на экране светового пятна для каждой фары по вертикали.

9. . и горизонтали, если расположение световых пятен на экране не соответствует рисунку.

Вращение регулировочных винтов для наглядности показано на снятой фаре.

Винт регулировки по вертикали, помимо отвертки, можно вращать и ключом «на 10».

10. Фары считаются отрегулированными, когда верхние границы левых частей световых пятен совпадают с линией 4 (см. рис. 4.10), а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтальных и наклонных участков световых пятен.

Если на автомобиль установлены противотуманные фары, то направление пучка их света регулируют только по высоте. Регулировочный винт со шлицем под отвертку с крестообразным лезвием расположен в глубине отверстия в лицевой поверхности накладки противотуманной фары, выполненного рядом с рассеивателем.

Установите автомобиль на расстоянии 3 м от экрана и, вращая регулировочные винты, добейтесь, чтобы верхние границы световых пятен находились на 6 см ниже линии 4.

Источник

Управление освещением

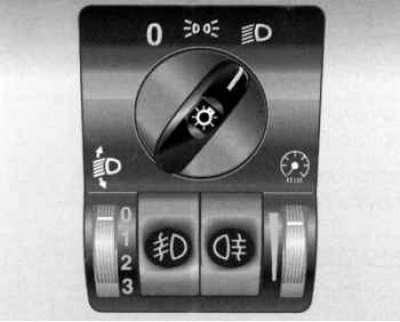

Наружное освещение

: положение выключения.

: положение «стояночный огонь».

: положение «ближний, дальний свет»

В положениях и также включаются задние огни и освещение номерного знака.

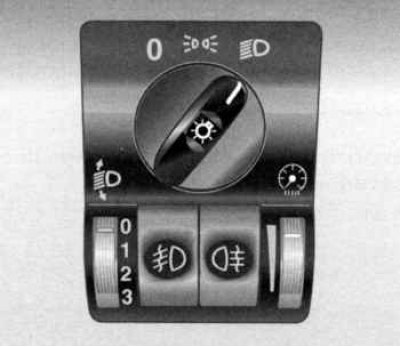

Исполнение с дневным светом фар

При включенном зажигании и положении выключателя света включается ближний свет без освещения приборов.

Регулирование угла наклона фар

Установите одно из четырех значений угла наклона фар при включенном ближнем свете в зависимости от загрузки автомобиля и поверните регулятор в нужное положение.

Читайте также:  Когда будет конец света пророчества ванги

При правильной установке уменьшается ослепление водителей встречных автомобилей.

Автоматическая регулировка угла наклона фар

Регулирует угол наклона фар на автомобилях с системой ксеноновых фар.

Противотуманные фары

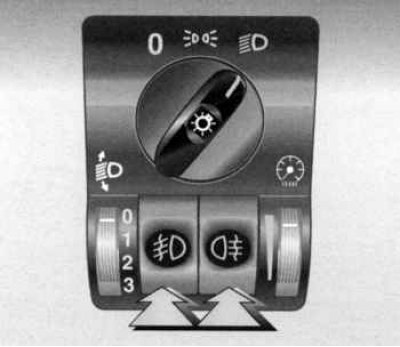

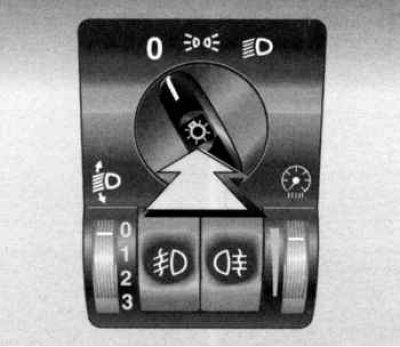

Управление включением и выключением противотуманных фар осуществляется посредством соответствующих клавиш.

Задние противотуманные фары на автомобиле при езде с прицепом отключаются.

Фары заднего хода горят при включенном зажигании и переключении на задний ход.

Функция «Подсветка дороги домой»

Для подсветки дороги домой ближний свет горит в течение 30 с после закрытия двери водителя.

Последовательность отлючения функции приведена ниже.

1. Выключите зажигание.

2. Выньте ключ из замка зажигания.

3. Откройте дверь водителя.

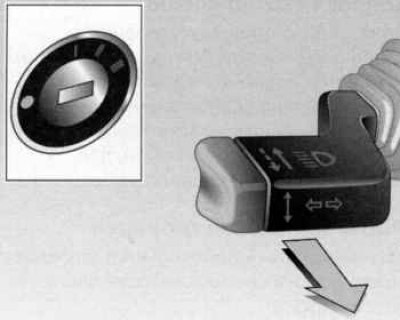

4. Потяните рычаг указателя поворота к рулевому колесу.

Если дверь водителя не будет закрыта, то свет через две минуты гаснет.

При вставлении ключа в замок зажигания или повторном притягивании рычага указателя поворота к рулевому колесу функция «Подсветка дороги домой» отключается досрочно.

Освещение салона

Вкпючается при открывании одной из дверей. После закрывания выключение происходит с задержкой или, соответственно, при включении зажигания.

Непрерывное горение: нажмите выключатель света; нажмите повторно, чтобы выключить.

Освещение щитка приборов

Горит вместе с наружным освещением. Яркость настраивается регулятором с накаткой.

Освещение информационного дисплея горит при включенном зажигании или информационно-развлекательной системе. Яркость настраивается регулятором при включенном освещении.

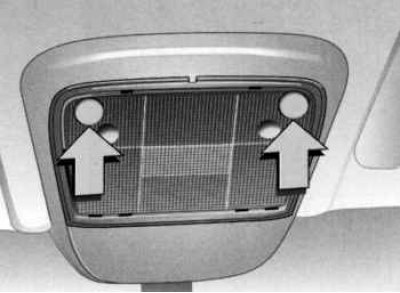

Лампы для чтения спереди

Включаются и выключаются соответствующими клавишами расположенными на корпусе лампы.

Лампы освещения салона сзади

Включаются и выключаются соответствующей клавишей расположенной на корпусе лампы.

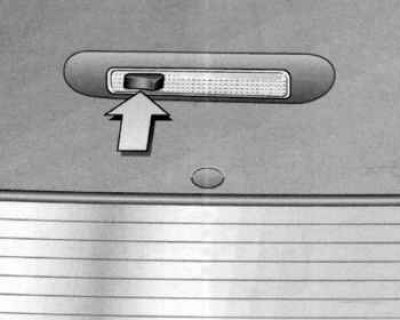

Освещение багажника или багажного отсека горит при открытой двери задка.

Защита аккумулятора

Некоторые потребители электроэнергии, например, внутреннее освещение, отключаются примерно через 30 мин для защиты аккумулятора от разрядки при выключенном зажигании.

Колпаки светильников

При неблагоприятных условиях, в холодную и сырую погоду, при сильном дожде или после мойки автомобиля могут запотевать внутренние поверхности светильников. Запотевание исчезает вскоре само собой, для ускорения можно включить освещение.

Источник

Регулировка фар Опель Корса

Для безопасности дорожного движения большое значение имеет правильная регулировка фар. Точная регулировка фар возможна только с применением специального прибора. Долее описывается только расположение элементов регулировки фар условия выполнения правильной регулировки.

  1. Проверьте давление накачки шин и при необходимости откорректируйте его.
  2. Нагрузите автомобиль массой 70 кг (один человек) в центре заднего сиденья.
  3. Заполните топливный бак.
  4. Установите автомобиль на ровной площадке.
  5. Нажмите несколько раз на передок автомобиля, чтобы передняя подвеска заняла свое рабочее положение.
  6. Установите регулятор дальности света фар на панели приборов в положение «0».
  7. Фары регулируются при включенном ближнем свете. Наклон пучка света для обычных фар составляет 1.2%, т.е. 12 см на 10 м длины. Граница света и тени слева от точки регулировки, отмеченной крестиком , должна проходить горизонтально по линии регулировки.

Правильное положение границы света и тени

  1. При боковой регулировке граница света и тени должна проходить горизонтально до крестика и идти под углом 15 град. вправо вверх.
  2. Доступ к регулировочным винтам осуществляется из двигательного отсека. Поверните соответствующим образом рукой или крестообразной отверткой регулировочные винты (А) и/или (В).

Регулировочные винты

A — Регулировка по высоте
B — Регулировка по горизонтали
  1. Отклонение пучка света противотуманной фары должно составлять 20 см на 10 м длины. Регулировка осуществляется поворотом регулировочного винта.

Винт регулировки противотуманной фары

Источник

Бортовой журнал Opel Corsa 1.2-16V (2007 г.)

Своими руками: Регулировка фар. Ближний свет.

Всем привет . С тех пор, как я приехал с юга меня мучил вопрос с ближним светом и я всё не как не мог понять, почему левая фара светит практически в асфальт, освещая перед собой лишь метра 3 от силы 5 , что очень сокращало видимость в тёмное время суток. На что я только не грешил, дошло уже до того, что решил, что лампочка просто бракованная и светит не как надо)) и уже хотел было заказать осрамовские лампы, как попался мне на просторах инета комментарий буквально в две строки, но зато каких полезных! А теперь слушайте, как легко и просто отрегулировать фары буквально за 2 минуты!

Нам понадобится ключ торкс т40 , стенка возле дома и собственно ваши руки. На родных фарах регулировка света производится механически вверх-вниз и по горизонту соответственно, открываем капот и видим там два болта под торкс т40 , слева болт отвечает за горизонт, справа соответственно за верх-низ, который нам и был нужен!( на фото видны оба болта, где они располагаются ) . Подогнав машину к стенке я за 2 минуты поднял высоту правой фары до уровня левой, до этого левая даже до стенки не доставала и светила в землю, на фото видно, что они теперь на ровне . Для полноты эксперимента ждём вечера, чтобы на дороге уже подкорректировать фары, чтоб не слепила водителя встречной машины и по горизонту соответственно, но результатом я доволен уже! Заодно, раз уж переодевался в грязный комбинезон для ремонта авто, отмыл от масла и грязи пластиковую крышку обезжириватилем .Внимание ! Такая механическая регулировка присутствует только на родных фарах, на китае такого нету, там уже регулируется автоматически. Всем спасибо за внимание и удачи на дорогах .

Источник

Система адаптивного переднего освещения, Ближний свет, Уход за автомобилем 161

3. Выньте лампу из гнезда и уста‐

новите новую лампу.

4. Вставьте патрон в отражатель.

Установите защитную крышку.

Данный тип фар имеет раздельные

системы ближнего света 1 (наруж‐

ные лампы) и дальнего света 2

(внутренние лампы). Система

освещения поворотов также нахо‐

дится за крышкой для ламп даль‐

В связи с тем, что эта процедура

сложна, замена ламп должна про‐

изводиться на станции техобслу‐

1. Снимите зажим проводов и уда‐

лите защитную крышку 1.

2. Нажмите на основание, подав

его вверх, и снимите отража‐

Дальний свет, 162 уход за автомобилем

3. Отделите разъем жгута прово‐

4. Вставьте новую лампу в отра‐

жатель, так чтобы установоч‐

ный выступ на держателе

лампы поравнялся с упором на

отражателе. Закрепите держа‐

тель лампы так, чтобы устано‐

вочный выступ оказался сбоку.

5. Защелкните лампу
6. Подключите к лампе разъем

7. Установите защитную крышку

и закрепите зажим проводов.

1. Поверните защитную крышку 2

против часовой стрелки и уда‐

2. Отсоедините разъем жгута от

3. Отделите пружинный зажим от

держателя переместив и накло‐

нив его на сторону.

4. Удалите лампу из корпуса отра‐

5. При установке новой лампы

вставьте ее выступы в упоры

6. Установите пружинный зажим,

подключит разъем к лампе.

7. Установите защитную крышку.

Система освещения поворотов, Боковые огни, Уход за автомобилем 163

Система освещения поворотов

1. Поверните защитную крышку 2

против часовой стрелки и уда‐

2. Отсоедините разъем жгута от

3. Отделите пружинный зажим от

держателя переместив и накло‐

нив его на сторону.

4. Удалите лампу из корпуса отра‐

5. При установке новой лампы

вставьте ее выступы в упоры

6. Установите пружинный зажим,

подключит разъем к лампе.

7. Установите защитную крышку.

1. Поверните защитную крышку 2

против часовой стрелки и уда‐

Противотуманная фара, Передние указатели поворота, 164 уход за автомобилем

2. Извлеките держатель лампы

бокового огня из отражателя.

3. Выньте лампу из гнезда и уста‐

новите новую лампу.

4. Вставьте патрон в отражатель.

Установите защитную крышку.

Замену ламп выполнять на стан‐

1. Поверните патрон лампы про‐

тив часовой стрелки, пока он не

2. Слегка втолкните патрон лампы

в гнездо, поверните против ча‐

совой стрелки, снимите и заме‐

3. Вставьте патрон в отражатель

и поверните по часовой

стрелке, чтобы его зафиксиро‐

Задние фонари, Дверный автомобиль, Уход за автомобилем 165 задние фонари

1. Откройте боковую крышку.

2. Отделите разъем, нажав на вы‐

ступ на держателе лампы.

3. Удерживая корпус лампы за

внешнюю часть, снимите две

4. Отделите корпус лампы движе‐

5. Осторожно нажмите на три фик‐

сирующих выступа на внешней

стороне держателя лампы

и снимите держатель.

Дверный автомобиль, фургон, 166 уход за автомобилем

6. Слегка втолкните патрон лампы

в гнездо, поверните против ча‐

совой стрелки, снимите и заме‐

ните лампу.
Задний фонарь (1)
фонарь заднего хода (2)
указатель поворота (3)
Задний фонарь / стоп-сиг‐
