Что такое наружные источники света



Что такое наружное освещение?

На правах рекламы

Важную роль в обеспечении безопасности населения играет наружное освещение. Исправная работа осветительных приборов на улицах и дорогах снижает риск травматизма среди пешеходов, уменьшает количество дорожно-транспортных происшествий. Кроме того, наружные светильники являются визитной карточкой населенных пунктов: ярко освещенные аллеи, скверы и парковые зоны, декоративная подсветка фасадов зданий, рекламных баннеров и щитов – все это украшает мегаполисы и небольшие города в темное время суток.

Наружные светильники для городских улиц и дорог

Выбор того или иного вида светильников зависит от назначения освещаемого объекта. Чаще всего в общественных местах используются уличные фонари консольного или венчающего типа.

Консольные светильники монтируются на столбах и вертикальных опорах при помощи специальных крепежных элементов – Г-образных кронштейнов. Световой поток направляется сверху вниз, поэтому светильники устанавливаются на большой высоте. Такие приборы – оптимальный вариант для освещения тротуаров, площадей, городских автомобильных дорог, железнодорожных переездов. Консольные светильники для магистралей и скоростных шоссе оснащаются мощными лампами с высоким индексом цветопередачи. Такие источники света обеспечивают яркое и контрастное освещение объектов и повышают безопасность дорожного движения.

Венчающие светильники направляют световой поток снизу вверх и используются в качестве декоративной подсветки парковых зон, аллей, памятников, фонтанов. Установку светильников необходимо выполнять на такой высоте, чтобы исключить ослепление прохожих.

Декоративная подсветка зданий в ночное время

Архитектурная подсветка зданий используется в эстетических и рекламных целях. Яркие вывески и рекламные щиты на торговых центрах, офисах, ресторанах и ночных клубах привлекают к себе внимание потенциальных клиентов. С функцией освещения фасадов лучше всего справляются прожекторы – они испускают мощный световой поток, который можно направить под любым нужным углом. Встраиваемые и акцентные светильники применяются для освещения витрин, представляя товары в наиболее выгодном свете.

Освещение частных домов, скверов, ландшафтных групп

Уличные светильники используются не только в общественных местах, но и в частном секторе. С помощью консольных приборов можно организовать эффективное освещение подъездных путей и придомовой территории. Подвесной наружный светильник обеспечит ярким светом вход в калитку или въезд в гараж. Встраиваемые приборы можно использовать для освещения крыльца и для организации декоративной подсветки всего периметра дома.

Светильники торшерного типа применяются как элементы ландшафтного дизайна в частных садах, общественных скверах и парковых зонах. Это идеальный вариант для светового оформления прогулочных дорожек, садовых беседок, бассейнов, фонтанов, цветочных клумб.

Энергосбережение в наружном освещении

В нашей стране большую часть года темное время суток преобладает над световым днем, поэтому затраты на наружное освещение исчисляются миллиардами рублей. Для снижения потребления энергоресурсов принимаются различные меры, в число которых входит повсеместное внедрение систем светодиодного наружного освещения. Возрастающая популярность LED-светильников обусловлена тем, что они экономичнее люминесцентных и газоразрядных ламп, не требуют ремонта и замены осветительных элементов в течение нескольких лет.

Особенности наружных светодиодных светильников

Главным преимуществом наружного LED-освещения принято считать высокую экономичность. Действительно, энергопотребление таких светильников в 2–3 раза ниже, чем у традиционных источников света. Светодиодные светильники для наружного освещения обладают и множеством других достоинств. Это:

Низкая потребляемая мощность. LED-лампы снижают нагрузку на электрические сети, а для подключения оборудования требуются кабели малого сечения.

Долговечность. При правильной эксплуатации гарантированный срок службы светодиодов составляет 50 000 ч, номинальный – около 100 000 ч. В этот период приборы не требуют замены электронных и осветительных компонентов.

Широкий диапазон рабочих температур (крайние показатели могут достигать +/-60°C). Это позволяет эксплуатировать наружные LED-светильники в разных климатических зонах, вплоть до Крайнего Севера.

Надежная защита от влаги и пыли. Приборы со степенью защиты IP65 и выше имеют полностью герметичный корпус.

Отсутствие стробоскопического эффекта. Светодиодный наружный светильник включается мгновенно и не мерцает во время работы. Равномерное уличное освещение значительно повышает безопасность водителей и пешеходов.

Виброустойчивость. В светодиодах отсутствуют нити накаливания, поэтому источник света не повреждается под воздействием ветра или ударов.

Оптимальная цветовая температура. Холодный белый свет обеспечивает контрастное освещение и улучшает видимость объектов в темное время суток.

Статья представлена компанией МГК «Световые Технологии»

Источник

Оборудование для наружного освещения

Характеристики системы наружного освещения и используемые для ее построения компоненты зависят от целей, преследуемых дизайнерами и инженерами. В целом, наружное освещение можно разделить на утилитарное и художественное.

В первом случае речь идет о комплексах, призванных обеспечить безопасное передвижение автотранспорта и людей. Во втором — является средством привлечения внимания к определенным элементам освещаемой конструкции или пространства. Основываясь на функциональных особенностях, применяемое в обоих случаях оборудование распределяется на типы, классы и виды.

Виды оборудования для систем наружного освещения

В зависимости от выполняемых функций оборудование для систем наружного освещения можно разделить на:

  • Источники света. Под данным названием объединены все типы устройств, производящие свет.
  • Осветительные приборы. Оборудование, необходимое для функционирования источников света и распределения светового излучения в пространстве. Данный вид имеет множество типов и классов в зависимости от используемого источника света, способа установки и других параметров.
  • Вспомогательные элементы. Это могут быть различные рассеиватели, светофильтры, концентраторы, отражатели. Функциональной задачей данного вида оборудования является распределение света под нужным углом, в нужном цветовом диапазоне и заданной интенсивности. Также к вспомогательному оборудованию можно отнести различные кронштейны, подвесы и гибкие монтажные линии, на которые размещаются светильники, не имеющие собственных крепежных элементов необходимого типа.
  • Управляющие узлы. Комплексы, обеспечивающие бесперебойную работу осветительных приборов, регулирующие циклы включения/выключения подсветки, ее интенсивность, направленность и прочие параметры. К устройствам, наделенным данным функционалам, относятся всевозможные автоматические комплексы с датчиками и анализаторами. Также к управляющим узлам можно отнести совокупность программного и аппаратного оснащения взаимодействующего с системами наружного освещения.

Предохраняющие и защитные элементы. Служат для обеспечения безопасности осветительных приборов, источников света и прочих устройств от воздействия различных агрессивных факторов. Здесь можно отметить многочисленные кожухи, футляры, запираемые шкафы, плафоны, наличники и прочее.

При составлении проекта наружного освещения дизайнерами и инженерами-светотехниками, особое значение придется первым двум видам оборудования. Именно источники света и осветительные приборы играют ключевую роль в создание эффективной системы уличного освещения и оригинальной художественной подсветки.

Разновидности светового оборудования для систем наружного освещения

Источники света можно разделить на лампы накаливания, газоразрядные лампы и светодиоды. Отличительными особенностями каждого источника являются такие показатели как:

  • мощность;
  • яркость;
  • спектр свечения;
  • объем выделяемой при работе температуры;
  • срок службы.

Данные характеристики являются определяющими при выборе источника света для интеграции в систему наружного освещения конкретного объекта, будь то площадка перед подъездом или архитектурный памятник. Осветительные приборы разрабатываются под каждый тип источника света индивидуально, с учетом всех его особенностей.

Читайте также:  Как закрыть детскую кроватку от света

В целом, можно выделить две большие группы:

1. Прожекторы – предназначены для направленного освещения объекта или пространства. Отличаются высокой яркостью и плотностью луча, применяются для подсветки высоких конструкций. Могут использоваться в качестве декорирующих элементов в составе осветительных систем, обслуживающих массовые мероприятия. Также прожекторы часто применяются в качестве воздушных маяков. Источниками света в прожекторах могут являться дуговые ртутные лампы, светодиоды и другие светильники.

2. Светильники – широкая группа осветительных приборов, представленная устройствами с различным функционалом, габаритами, целевым назначением и способом установки. Основными видами светильников можно считать:

Сферы применения и особенности светильников

Светильники консольного типа предоставляют возможность использовать сразу несколько источников света разных типов. Устанавливая в одинаковые осветительные приборы галогенную, ртутную и натриевую лампу, светотехник добивается создания светового поля с требуемыми характеристиками.

Подвесные светильники имеют специальные элементы, позволяющие размещать их на гибких тросах. Эта особенность открывает перед дизайнерами и инженерами возможность подсвечивать объекты с нужного ракурса. Данная разновидность оборудования также предполагает использование нескольких видов источников света.

Венчающие светильники располагаются на специальных опорах – столбах, венчая их вершину. Такие приборы чаще всего используют для подсветки пешеходных зон в парках, скверах и прочих местах. В качестве источника света здесь могут быть применены светодиоды, газоразрядные лампы или лампы накаливания.

Настенные и напольные виды приборов располагаются в соответствии со своим названием, закрепляясь на кронштейнах или помещаясь в защитные кожухи. Для работы с данными устройствами используют различные виды источников, в том числе светодиоды. Светильники напольного и настенного размещения применяются в комплексах художественной и утилитарной подсветки.

Защитой светильников от ветра, осадков и действий вандалов служат защитные экраны, плафоны из небьющихся материалов. Для регулирования цвета, насыщенности свечения и концентрации луча используют соответствующее оборудование, входящее в группу вспомогательного.

Источник

Наружное освещение: светодиоды против традиционных источников света

Использование светодиодов стало модным трендом в светотехнике. Но всегда ли их использование дает выигрыш, и что нужно сделать, чтобы он действительно был ощутимым? Применение светодиодов для освещения помещения с некоторых пор вопросов не вызывает — мощности относительно небольшие, поэтому светильники стоят уже недорого и окупают себя. Гораздо более сложная ситуация складывается в наружном освещении. Большие мощности, сложные условия эксплуатации, высокие требования к оборудованию — все эти факторы делают выгоду от применения светодиодов не столь уж очевидной. В этой статье проводится сравнение светодиодов с традиционными источниками света и делаются выводы о преимуществах тех или иных решений для наружного освещения.

В России для наружного освещения широко используется оборудование, в котором установлены следующие источники света:

Люминесцентные лампы без встроенного ПРА (ЛЛ). Привычные всем «трубки». Отличаются высокой светоотдачей. Недостаток — большие размеры светящегося тела, что затрудняет фокусировку потока света в нужном направлении. В России используются в основном для декоративного наружного освещения. При низкой температуре светоотдача ламп снижается, к тому же могут возникнуть проблемы с запуском лампы.

Люминесцентные лампы со встроенным ПРА (КЛЛ). Снабжены стандартными цоколями E14, E27 или E40. Предназначены для замены ламп накаливания. В обиходе такие лампы называются компактными люминесцентными, хотя подобная формулировка не совсем точная. Дело в том, что существуют компактные люминесцентные лампы с внешними ПРА, которые, впрочем, не предназначены для установки в указанные типы цоколей. Люминесцентные лампы со встроенным ПРА обладают теми же преимуществами и недостатками, что и люминесцентные лампы без встроенного ПРА. Область их применения — садово-парковое освещение и декоративная подсветка.

Галогенные лампы накаливания (ГЛН). Для наружного освещения используются прожектора с линейными ГЛН с цоколем R7s. Иногда можно встретить ГЛН со штырьковыми цоколями в садово-парковых светильниках.

Металлогалогенные лампы (МГЛ). В этих лампах сочетаются высокий коэффициент цветопередачи и высокая светоотдача. Основное направление использования — архитектурная подсветка. У МГЛ очень маленький размер светящегося тела, поэтому в уличных светильниках обычной конструкции данный тип лампы практически не используется (если речь идет о понимании термина МГЛ, используемого инженерами-практиками, о чем пойдет речь дальше) из-за большого слепящего эффекта. Чтобы бороться с этим эффектом, используются системы отраженного света. В них прожектор с МГЛ светит в отражатель, представляющий собой лист металла, покрытый белой краской. В более совершенных системах используются фасеточные отражатели.

Ртутные лампы высокого давления (РЛВД). Наиболее массовый вид ламп для наружного освещения. Обеспечивает относительно высокую светоотдачу и приемлемое качество спектра.

Натриевые лампы высокого давления (НЛВД). Строго говоря, НЛВД является разновидностью МГЛ. Но для практических применений МГЛ, дающие белый свет, и НЛВД считают разными видами источников света, настолько различны их параметры. Наиболее известны отечественные лампы ДНаТ (дуговая натриевая трубчатая), поэтому часто все лампы НЛВД называются именно так. Из всех перечисленных типов традиционных источников света обладают наиболее высокой светоотдачей. Главный недостаток — очень плохая цветопередача, свет имеет специфический желтый оттенок. С середины 80-х годов идет процесс замены РЛВД на НЛВД, в первую очередь в Москве и других крупных городах. Тем не менее, из-за плохого качества спектра НЛВД далеко не везде могут заменить РЛВД. Например, на железных дорогах в России запрещено использование НЛВД.

Энергоэффективность

Когда говорят о светодиодах, то среди преимуществ в первую очередь указывают высокую светоотдачу. Если мы посмотрим таблицу 1, то в настоящий момент светодиоды конкурируют только с НЛВД. Однако здесь все не так просто.

Таблица 1. Сравнение типичных значений характеристик традиционных источников света и светодиодов

Тип источника света Светоотдача, лм/Вт Срок службы, ч Коэффициент
цветопередачи CRI
Диммируемость
ЛЛ 50…100 8000…20000 70…85 до 10%
КЛЛ 50…60 8000…10000 70…85 только отдельные модели ламп, до 15%
ГЛН 15…20 2000 100 до 0%
МГЛ 70…85 10000…12000 75…99 только отдельные модели ламп, до 50%
РЛВД 50…60 8000…10000 60…80 не применяется
НЛВД 80…150 10000…25000 20…30 только отдельные модели ламп, до 50%
Светодиоды 100…150 50000 65…90 до 0%

Во-первых, НЛВД дает свет во все стороны, а светодиод светит только в одну. Если мы имеем дело с уличным светильником, который светит в одну сторону (на дорогу), то для НЛВД потребуется оптическая система с отражателем, для которой неизбежны потери до 35% светового потока. Светодиоды светят в одну сторону, потребуется линза для перераспределения светового потока и защитный плафон. В лучших моделях уличных светодиодных светильников потери в оптической системе составляют до 25% (стекло плюс оптика). Несложный подсчет показывает, что только за счет этой особенности по энергоэффективности светодиод со светоотдачей 150 лм/Вт при прочих равных условиях будет соответствовать НЛВД со светоотдачей 162 лм/Вт, если бы таковая выпускалась серийно.

Читайте также:  Что необходимо для отражения света

Во-вторых, современной тенденцией является экономия не только за счет повышения светоотдачи, но и за счет более эффективного управления источниками света. Например, на дороге, по которой ночью значительно снижается поток машин, можно на это время уменьшить освещенность и сэкономить электричество. Но с НЛВД есть некоторые проблемы. Диммирование допускают только отдельные модели ламп. На практике диммирование возможно только до 50%. При этом потребляемая мощность изменяется в гораздо меньшей пропорции, то есть выигрыш в энергопотреблении практически не наблюдается. При необходимости снижения энергопотребления ночью светильники с НЛВД на дороге просто отключают через один. Такой способ снижения освещенности, хотя и допускается правилами, ухудшает равномерность освещения дорожного полотна. Поэтому с точки зрения безопасности лучше использовать диммирование, а не отключение части светильников. В отличие от НЛВД, светодиоды допускают диммирование вплоть до нулевого уровня. При этом, что очень важно, потребляемая мощность уменьшается приблизительно в той же пропорции, что и снижение уровня освещенности.

Световой поток

Тем не менее, светодиодные светильники пока и не вытеснили светильники на НЛВД с магистралей. Причина в том, что в уличном освещении широко используются НЛВД мощностью 400 Вт. Их световой поток составляет 48000 лм. Светильник с такой лампой дает световой поток около 30000 лм. В то же время как максимальное значение светового потока для серийно выпускаемых уличных светильников на светодиодах пока не превышает 26500 лм. Реально же приобретают и используют светильники со световым потоком до 18000 лм. Примерно такой световой поток дает НЛВД мощностью 250 Вт.

При равном потоке субъективно освещенность объекта и различимость мелких деталей у светодиодного светильника будет выше, чем у светильника с НЛВД. Это связано с более высоким качеством спектра у светодиодов. Данное обстоятельство позволяет некоторым производителям утверждать, что их светодиодные светильники, имеющие световой поток, например, 10000 лм, сопоставимы с аналогами на НЛВД мощностью 250 Вт. Также добавляются рассуждения о меньшей скорости падения светового потока у светодиодов по сравнению с НЛВД. На самом деле, если речь идет об уличном светильнике, то первая же серьезная проверка освещенности контролирующими службами покажет, что такой светильник не может полноценно заменить ДНаТ-250 и не укладывается в нормы. Действующие в России на момент написания статьи правила не дают поблажек светильникам с более высоким качеством спектра, если речь идет о наружном освещения. Коэффициенты запаса, устанавливаемые правилами, также не зависят от типа источников света. Другой вопрос, что можно установить светодиодные светильники с меньшим, чем у натриевых, световым потоком там, где не действуют жесткие нормы, например, на придомовой территории.

Качество цветопередачи

В числе преимуществ светодиодов по сравнению с некоторыми другими источниками света следует отметить лучшую цветопередачу. В первую очередь речь идет о значительном превосходстве по данному параметру светодиодов над НЛВД при том, что оба источника имеют сопоставимую светоотдачу. Действительно, если CRI для НЛВД составляет 20…30, то у современных белых светодиодов от ведущих производителей он редко падает ниже 60. Отсюда можно сделать вывод, что применение светодиодов вместо НЛВД может быть целесообразным для архитектурной подсветки, так как позволяет улучшить качество спектра. Исключение составляют те случаи, когда подсветка желтого оттенка, характерного для НЛВД, изначально обусловлена замыслом архитектора.

Если опираться только на такой показатель как CRI, то здесь светодиоды находятся примерно на уровне ЛЛ и КЛЛ и уступают лучшим образцам МГЛ. Серии светодиодов, предназначенных для наружного освещения, как правило, имеют CRI не более 80, что связано с необходимостью обеспечить большую светоотдачу и, следовательно, больший световой поток. Применительно к светодиодам действует простая закономерность — при прочих равных условиях чем выше светоотдача, тем ниже значение CRI.

Отдельно следует рассматривать РЛВД — они по цветопередаче уступают светодиодам, но, это связано не с принципом работы, а с сугубо экономическими причинами. Технология РЛВД являются устаревшей, в ее развитие не вкладываются значительные средства, к тому же уличные светильники на РЛВД зачастую позиционируются в нижнем ценовом сегменте и к качеству цветопередачи ламп для них не предъявляется высоких требований.

Но значение CRI отражает только точность воспроизведения восьми цветов (в расширенном варианте — 14) и не отражает такой показатель, как непрерывность спектра. У газоразрядных источников спектр состоит из отдельных линий. У светодиодов он непрерывен, что является большим преимуществом. Т.е. при равном с газоразрядным источником света CRI у светодиодов субъективно будет наблюдаться лучшая цветопередача. Однако пока что методики, позволяющие оценить цветопередачу с учетом непрерывности спектра, не стандартизированы. Поэтому при проектировании наружного освещения обоснование использования светодиодов вместо МГЛ для повышения качества спектра может базироваться лишь на субъективном мнении. Тем не менее, есть один момент, который делает целесообразным использование светодиодов вместо МГЛ. Речь идет о свойственном МГЛ эффекте изменения цветовой температуры во времени. Наблюдать его может каждый, просто гуляя по вечернему городу. Подсветка зданий, выполненная на МГЛ, со временем приобретает неприятный зеленоватый оттенок. Еще больше портит впечатление, когда изменение цветовой температуры различно у ламп, освещающих одно и то же здание.

Такие разные светодиоды

Тем не менее, использование светодиодов само по себе не дает светильнику однозначного преимущества по техническим характеристикам в сравнении с его «собратьями», в которых установлены традиционные высокоэффективные источники света. Как видно из таблицы 1, для светодиодов характерен большой разброс параметров в зависимости от типа. Поэтому превосходства над ДНАТ по светоотдаче или над МГЛ по CRI можно достичь, выбирая определенные типы светодиодов.

В качестве примера в таблице 2 приведены характеристики некоторых типов светодиодов, наиболее часто используемых в наружном освещении.

Таблица 2. Параметры некоторых светодиодов, наиболее часто используемых в наружном освещении

Тип Номинальная
мощность, Вт
Максимальная
мощность, Вт
Светоотдача, лм/Вт (холодный белый свет, номинальная мощность) Особенности
Cree XP-G 1,2 4,5 139
Cree XT-E 1,2 4,5 148
Cree XM-L 6 9 150 Напряжение питания 46…55 В
Nichia NVSV119A 1,2 4,5 127
Nichia NVSV219AT-H3 1,2 4,5 127
Philips Lumileds Luxeon Rebel LXML-PWC1-0120 1,05 4 124
Philips Lumileds Luxeon Rebel LXML-PW31 1,05 4 100 Цветовая температура 5000K, нормируется

Из таблицы видно, что наибольшей светоотдачей обладают светодиоды Cree XT-E/XM-L. Если же целью является упрощение конструкции светильника, т.е. уменьшение количества светодиодов, здесь лучше всего подойдет Cree XM-L с высоковольтным питанием. При мощности 6 Вт он заменяет как минимум пять светодиодов мощностью 1,2 Вт.

Читайте также:  Как определить стороны света по березе

Следует также отметить, что преимущества светодиодов могут быть полностью раскрыты в уличных светильниках лишь при использовании качественной оптики производства таких ведущих компаний как Ledil, Khatod, LedLink и некоторых других.

Примеры светильников

Помимо многочисленных преимуществ, у светодиодных светильников есть один серьезный недостаток — высокая цена. Тем не менее, он уже сейчас успешно преодолевается. Примером тому может быть светильник российского производства EcoLight EL-ДКУ-02-050-0021-65Х (рис. 1), цена которого составляет всего 5900 руб.

Рис. 1. Светильник EcoLight EL-ДКУ-02-050-0021-65Х

Светильник выполнен на основе светодиодов Nichia, также производитель оставляет за собой право комплектовать его светодиодами Semileds. При потребляемой мощности 50 Вт световой поток составляет 3400 лм. Цветовая температура — от 4700 до 6500K. Светильник предназначен для пешеходных тротуаров и дорог категории В, парков, скверов, парковок и т.п.

Близкий по параметрам светильник РКУ стоит около 1200 руб., поэтому о победе светодиодных светильников над традиционными источниками света говорить преждевременно. Но посмотрим на проблему с другой стороны. Дизайн светильников РКУ слишком традиционен. Если вы устанавливаете светильники на парковке перед бизнес-центром или же в садово-парковой зоне вокруг него, то вам явно захочется установить дизайнерские светильники, цена которых заведомо выше 6000 руб. В то же время, светильник EcoLight EL-ДКУ-02-050-0021-65Х внесет разнообразие в окружающий ландшафт и создаст прогрессивный имидж компании, территорию которой он освещает.

Что же касается светодиодных прожекторов для архитектурной подсветки, то уже сейчас их стоимость сопоставима со стоимостью светильников на МГЛ. Одним из способов снижения стоимости прожектора является использование светодиодов OSRAM с высокачественной первичной оптикой, что позволяет получить направленный световой поток без использования вторичной оптики. При этом получается двойная экономия — на дополнительных линзах и на их установке.

Российская компания «Световод» выпустила светодиодный прожектор Linterna L30 на основе светодиодов OSRAM. Световой поток — 3000 лм, что примерно соответствует прожектору на МГЛ мощностью 70 Вт с учетом потерь в оптической системе. Цена Linterna L30 составляет 5800 руб. Для сравнения, цена 70-ваттного прожектора заливающего света на МГЛ составляет около 4200 руб., стоимость запасной МГЛ с керамической горелкой — 1000 руб. Итого получаем комплект стоимостью 5200 руб.

Специалистам хорошо известно, что лучший светильник — это тот, который специально разработан под конкретный проект освещения. Меньший, чем нужно, световой поток — это плохо. Но не менее плохо, если световой поток больше, чем нужно. При этом идут лишние затраты на производство и установку светильника, происходит световое загрязнение окружающей среды.

Индивидуальное малосерийное производство светильников — дорогое удовольствие, если речь идет о традиционных источниках света. Светодиоды имеют то преимущество, что мощность и световой поток светильника можно менять в широких пределах, просто меняя их количество. Технология производства светодиодного светильника по индивидуальному заказу была создана польской компанией ELGO Lighting Industries (рис. 2). Минимальное количество светильников в партии — одна штука. При этом по цене такие светильники мало чем отличаются от моделей, выпускаемых крупносерийно. Предложенная ELGO Lighting Industries технология производства светильников по индивидуальным заказам, возможно, является для светодиодов именно тем самым killer application, т.е. «убойным приложением», которое позволит потеснить традиционные источники света в уличном освещении.

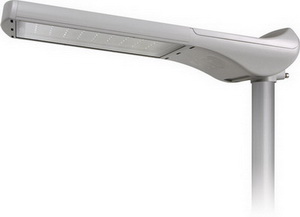

Рис. 2. Светильник ELGO Adquen OU

В серию светильников ELGO Adquen, выпускаемых под заказ, входят уличные и тоннельные светильники, прожектора, а также некоторые другие виды светильников. Уличный светильник ELGO Adquen OU предназначен для установки на автомагистрали со средней интенсивностью движения, например, магистральные улицы районного значения. Световой поток для топовой модификации достигает 26500 лм. Светодиодный прожектор ELGO Adquen ON (рис. 3) может использоваться для архитектурной подсветки.

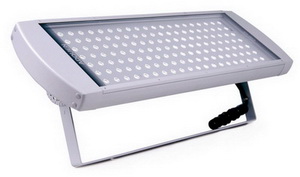

Рис. 3. Светодиодный прожектор ELGO Adquen ON

Светильники ELGO Adquen могут по желанию заказчика быть собраны на базе светодиодов CREE типов XP-G, XP-E или XR-E. В отличие от большинства аналогов, светильники ELGO Adquen OU, как, впрочем, и другие светильники серии Adquen, имеют плафоны из закаленного стекла, а не пластмассы. Это немаловажно в условиях современного мегаполиса с его загазованной атмосферой и использованием противогололедных химических реагентов. Стеклянный плафон повышает долговечность дорогостоящего светодиодного светильника.

Окупаемость светодиодов основывается на предположении, что они не только потребляют меньше электроэнергии, но и дольше служат, чем традиционные источники света. К сожалению, единой методики определения срока службы светодиодных светильников пока не существует, чем активно пользуются некоторые производители, зачастую указывающие время работы светодиодов до снижения светового потока до 50%. При этом срок службы блока питания в технических характеристиках вообще не указывается.

Другим наглядным примером возможностей, заложенных в светодиоды CREE, является уличный светильник СТРИТ-150 производства российской компании «Планар-Светотехника». В нем используются светодиоды CREE XP-G со светоотдачей 132 лм/Вт. При этом их цветовая температура составляет 5600K. При потребляемой мощности 158 Вт световой поток составляет 13360 лм. Применение оптики компании Ledil позволило добиться правильной формы КСС типа «бабочка», обеспечивающую равномерность освещения дороги. При этом на КСС отсутствуют побочные «выбросы», что снижает слепящий эффект.

Компания Siteco (подразделение OSRAM, производящее светильники) создала светильник Siteco Streetlight 10 Midi LED (рис. 4), предназначенный для магистральных улиц районного значения. Производитель заявляет срок службы всей системы, включая блок питания, не менее 50000 часов. По завершении срока работы световой поток снижается всего до 83% от начального значения. То есть светодиоды должны проработать более 50000 часов, чтобы световой поток уменьшился вдвое.

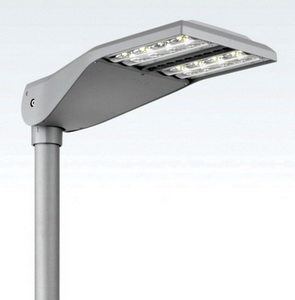

Рис. 4. Siteco Streetlight 10 Midi LED отличается низкой скоростью падения светового потока

Выводы

В настоящее время сложно сделать однозначный вывод об абсолютном преимуществе одного типа светильника над другим. В каждом конкретном случае требуется тщательный экономический расчет.

Светодиоды уже достигли такого уровня развития (XM-L, XT-E) что возможно изготовить светильник даже более эффективный, чем изделие, выполненное на натриевой лампе. Конечно, первоначальная стоимость светодиодного светильника достаточно высока, но затраты на эксплуатацию — значительно ниже, и в конечном счете может оказаться экономически целесообразным применение именно светодиодного светильника вместо светильника с натриевой лампой. Принимая во внимание, что развитие светодиодных технологий идет достаточно быстрыми темпами, происходит постоянное снижение стоимости и еще не достигнут предел по эффективности, можно с уверенностью предсказать неизбежное и явное уже в скором времени превосходство светодиодов над традиционными, даже самыми эффективными, источниками света.
