Простой инвертор из бесперебойника своими руками

Все мы знаем как неприятно, когда внезапно отключают свет. Это может случиться в любой момент — дома или на даче. Жителям сельской местности не позавидуешь вдвойне, тем более, если в такие моменты работает инкубатор или циркуляционный насос. Внезапное выключение света может привести к гибели будущего выводка или остановке насоса для отопления.

Есть отличное решение этой проблемы – нужно всего-навсего купить автомобильный инвертор с 12-на 220 в. Однако цены на них очень велики, не каждый сельский житель сможет позволить себе купить такую дорогую вещь.

Что же делать – где можно недорого приобрести источник бесперебойного питания для освещения дома, теплицы, дачи т. д.? Конечно же, попробовать сделать его своими руками! А интернет нам в этом поможет.

Оказывается, есть более простое и дешевое решение – нужно всего лишь навсего, переделать бесперебойник в инвертор.

Для этой цели нам понадобится рабочий источник бесперебойного питания от компьютера, который можно купить буквально за копейки на «блошиных» рынках или через объявления местных газетах по продаже б/у компьютерной техники. Однако для наших задач бесперебойник не совсем подходит и требует небольшой переделки. Все, кто умеет работать с паяльником, без особого труда справятся с такой работой.

Переделав бесперебойник на инвертор, на выходе мы получим:

  • стабилизатор напряжения;
  • зарядное устройство;
  • и конечно инвертор.

После нашей переделки, если бесперебойник на 300 Вт, то на него можно нагрузить Вт 200. Конечно, чем мощней бесперебойник, тем больше можно увеличить на него нагрузку.

В некоторых бесперебойниках попадаются места, где можно дополнительно усилить мощность. Эти места называются транзисторными ключами. Стоит их допаять, как мощность бесперебойника увеличится.

Производители порой не допаивают такие транзисторы, чтобы удешевить изделие. Транзисторы нужно такого же номинала, как и установлены.

Так же следует увеличить сечение проводов от разъёма платы до АКБ на крокодилы.

От трансформатора вторичной обмотки до клем платы,

нужно добавить в параллель ещё по одному проводу для увеличения сечения.

Трансформатор пришлось немного расковырять, чтобы добраться до выхода вторичной обмотки. Этих проводов выходит три штуки.

Чтобы бесперебойник не пищал каждую минуту, мы должны выпаять круглую пищалку.

Далее в корпусе я коронкой по гипсу или по дереву высверлил отверстие для вентилятора и расположил его так, чтобы он дул на ключи транзисторов и радиаторов.

На задней стенке удалил ненужные разъёмы и оставил отверстие от них для выхода воздуха.

От этих клем находим два провода питания 220 вольт – выход с платы после преобразователя и эти провода выводим наружу, закрепляем свою розетку.

Наш инвертор из бесперебойника почти готов. Для контроля разряда батареи автомобильного аккумулятора можно встроить цифровой вольтметр. Я на всякий случай ещё подключил термодатчик для контроля температуры на транзисторных ключах. Термопару от мультиметра закрепил на радиаторе транзистора полевика.

Немаловажный момент: инвертор из бесперебойника должен иметь запуск холодного включения – это функция, когда он может включаться без внешнего питания от бытовой розетки 220 вольт. В некоторых моделях кнопка включения холодного пуска имеет двойное нажатие с разным интервалом времени.

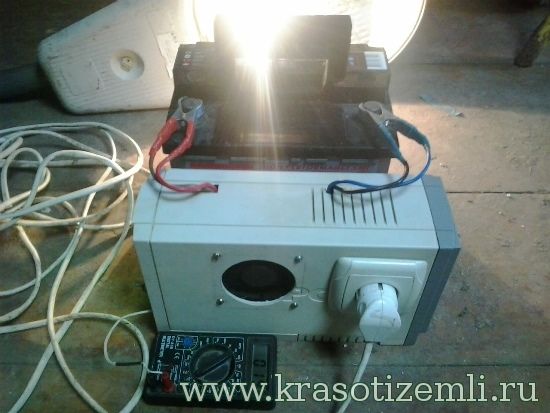

Вот и все переделки. Такой инвертор можно брать с собой в поездку – на пикник, рыбалку, дома – через него можно подключать лампы, ноутбук, заряжать телефоны, фонарики, на даче и в сельской местности – подключать инкубатор, освещение теплицы и т. д., но не более 70% мощности от нашего изделия.

Читайте также:  Как стать феей при свете

Для освещения лучше использовать диодные лампы, они мало тянут и ярко горят. Так же я подключал паяльник на 80 Вт, даже телевизор работает без проблем.

В быту иногда возникает острая необходимость в бесперебойном питании различных устройств. Это могут быть аварийное освещение, инкубаторы, аквариумное оборудования или простой усилитель, с которым компания вырвалась на природу. Современные бюджетные компьютерные источники бесперебойного питания способны проработать не более получаса от автономного питания, а те которые могут и специально для этого предназначены, стоят совсем других денег. Автомобильные инверторы на выходе не всегда выдают частоту в 50 Гц. Если нужна автономность на несколько часов, тогда в голову сразу приходит мысль, можно ли запитать UPS от обыкновенного автомобильного аккумулятора. На этот вопрос мы и постараемся сегодня дать ответ, сделаем инвертор из ИБП своими руками.

Инвертор из бесперебойника

Для переделки в инвертор мы выбрали UPS Mustek Power Must 800 USB (номер платы 098-17615-00-S1), этот UPS как будто создан для того, что бы его переделали, тем более нагрузка в 500 Вт для бытовых целей не такая уж и малая.

Переделка ИБП под автомобильный аккумулятор будет разбита на несколько этапов:

  • Отключение функции Green Power
  • Установка активной системы охлаждения
  • Реальные тесты

Green Power в UPS – некая хитрая фишка, которая не дает бесперебойнику достаточно долго работать от АКБ. В разных аппаратах проявляется и реализуется по-разному, в одних она отключает UPS, который работает без нагрузки через 5-10 мин, в других аппаратах Green Power не дает работать UPS более 25-30 мин в независимости от его нагрузки. Иногда эту функцию можно отключить с помощью специального резистора, но бывает, что процесс отключения зашит в микроконтроллер UPS, и тут уже ничем ему особо не поможешь.

Первым делом открываем корпус и для себя делаем фотографию его внутренностей, это нужно сделать для того, что бы в дальнейшем не возникало вопросов, что и куда подключать при обратной сборке.

Поле чего отключаем все провода и достаем плату управления, номер платы 098-17615-00-S1.

Если рассмотреть плату поближе можно увидеть, что на ней нанесены таблицы меняющие режимы работы бесперебойника.

Нас интересует резистор R15A, который отвечает за функцию Green Power. Аккуратно выпаиваем резистор с платы, а для любителей тишины еще можно произвести небольшие манипуляции с бузером. Если хочется полностью избавиться от писков, которые издает ИБП можно отпаять перемычку JP82 или выпаять сам бузер, а для тех, кто хочет приглушить звук достаточно впаять небольшой резистор на 100-300 Ом, вместо этой перемычки.

Следующим шагом станет установка 80мм вентилятора и небольшая доработка корпуса UPS.

Вентилятор отлично крепится к пластиковым перемычкам, которые уже есть внутри корпуса.

Как видим вентилятор размещается по центру корпуса, что дает возможность обдувать воздухом не только трансформатор, но и радиаторы транзисторов, расположенные в верхней части корпуса.

Можно придумать массу способов, как запитать вентилятор в UPS. Но мы выбрали самый простой и доступный для повторения. Питание вентилятора можно взять с платы лицевой панели, на которой размещена кнопка питания и светодиоды. Кнопку включения ставим на положение выкл. и тестером прозваниваем выводы разъема, находим, куда приходит плюс и минус от АКБ (у нас это вывод: вывод 7 — плюс, 5 – минус). Уже по дорожке или с помощью тестера отслеживаем плюс АКБ к кнопке питания и после кнопки (он возвращается через вывод 8 на плату). Значит, питание вентилятора можно взять с выводов: 5 – минус; 8 – плюс. При таком включении вентилятор у нас будет работать на полную мощность, когда кнопка питания будет включена, т.е. и при работе от сети (зарядке) и при работе от АКБ.

Читайте также:  Как скрыть выключатель света

Дальнейшим этапом станет незначительная доработка корпуса. Первым делом делаем отверстия для притока свежего воздуха к вентилятору. Если портить лицевую панель жалко, можно наделать отверстий в днище, высота ножек позволит спокойно проходить небольшому потоку воздуха.

Также немного удивили декоративные пластиковые накладки, которые имеют перфорацию для вентиляции, но в самом корпусе в этих местах отверстий нет. Это все решается с помощью небольшого сверла и дрели.

Последним этапом перед сборкой станет фиксация трансформатора. При переноске UPS без штатного АКБ трансформатор буквально гуляет в своих посадочных местах, он с легкостью может из них выскочить и повредить основную плату.

Подключаем теперь провода с клеммами, вместо штатной батареи. Для дополнительной изоляции лучше надеть специальные силиконовые колпачки. Провод для подключения к UPS автомобильного аккумулятора нужно брать с сечением как можно больше, а сам провод должен быть максимально коротким.

И так, немного погоняем и протестируем наш инвертор из бесперебойника.

Как видим сделать инвертор из бесперебойника совсем не сложно, пришла пора реальных тестов. UPS на холостом ходу, ток потребления около 1 А.

Поставим на зарядку ноутбук, ток потребления поднялся до 5 А.

UPS нагружен лампочкой в 60 Вт, ток потребления почти 8 А.

К стати, ток зарядки не подымается выше 1 А, по мере заряда постепенно снижается.

Напряжение зарядки данного ИБП составляет 13,7 В.

Не трудно догадаться, что чем более емкая у Вас батарея, тем такой инвертор из бесперебойника проработает дольше, но и заряжаться от сети будет тоже весьма немалое время.

Данные фото и рекомендации даны для платы 098-17615-00-S1 от UPS Mustek Power Must 800 USB. При переделки других ИБП, вполне возможно данные рекомендации только частично останутся актуальными т.к. конструктив и схемы будут отличаться. Важно детально ознакомится с метками и таблицами, которые обозначены на плате, следовать рекомендациям производителя и не пытаться проводить эксперименты без знаний и навыков, т.к. можно вывести из строя не только сам UPS, но и аппаратуру, подключенную к нему. Главное помнить, что при работе UPS присутствует опасное для жизни напряжение.

Можно ли подключать автомобильный АКБ к UPS?

Мнения на этот счет двояки, но кардинально разные. Зачастую, по разным отзывам автомобильные аккумуляторы вполне справляются с данной задачей и работают стабильно. Основные проблема: газы, которые будут выделяться при зарядке АКБ и перегрев трансформатора, силовых ключей. От последней проблемы можно, хоть частично избавиться, используя дополнительные вентиляторы и т.п. А вот то от газов при зарядке никто никуда не денется. При зарядке выделяется не только взрывоопасный водород, но и другие газы, а это далеко не витамины. Если инвертор из бесперебойника используется в автомобиле, то и этот вопрос отпадает сам собой. Также важно помнить, что от сети зарядка АКБ происходит довольно небольшим током и процесс зарядки может растянуться на длительное время, от этого можно спокойно уйти если заряжать АКБ отдельно от UPS, например, для этих целей можно использовать самодельное зарядное устройство из блока питания компьютера. Использовать ли автомобильный АКБ в UPS решать нужно только Вам.

Источник

Простой инвертор из бесперебойника своими руками

Все мы знаем как неприятно, когда внезапно отключают свет. Это может случиться в любой момент — дома или на даче. Жителям сельской местности не позавидуешь вдвойне, тем более, если в такие моменты работает инкубатор или циркуляционный насос. Внезапное выключение света может привести к гибели будущего выводка или остановке насоса для отопления.

Читайте также:  Какие лампы ближнего света фар лучше для рено логан

Есть отличное решение этой проблемы – нужно всего-навсего купить автомобильный инвертор с 12-на 220 в. Однако цены на них очень велики, не каждый сельский житель сможет позволить себе купить такую дорогую вещь.

Что же делать – где можно недорого приобрести источник бесперебойного питания для освещения дома, теплицы, дачи т. д.? Конечно же, попробовать сделать его своими руками! А интернет нам в этом поможет.

Оказывается, есть более простое и дешевое решение – нужно всего лишь навсего, переделать бесперебойник в инвертор.

Для этой цели нам понадобится рабочий источник бесперебойного питания от компьютера, который можно купить буквально за копейки на «блошиных» рынках или через объявления местных газетах по продаже б/у компьютерной техники. Однако для наших задач бесперебойник не совсем подходит и требует небольшой переделки. Все, кто умеет работать с паяльником, без особого труда справятся с такой работой.

Переделав бесперебойник на инвертор, на выходе мы получим:

  • стабилизатор напряжения;
  • зарядное устройство;
  • и конечно инвертор.

После нашей переделки, если бесперебойник на 300 Вт, то на него можно нагрузить Вт 200. Конечно, чем мощней бесперебойник, тем больше можно увеличить на него нагрузку.

В некоторых бесперебойниках попадаются места, где можно дополнительно усилить мощность. Эти места называются транзисторными ключами. Стоит их допаять, как мощность бесперебойника увеличится.

Производители порой не допаивают такие транзисторы, чтобы удешевить изделие. Транзисторы нужно такого же номинала, как и установлены.

Так же следует увеличить сечение проводов от разъёма платы до АКБ на крокодилы.

От трансформатора вторичной обмотки до клем платы,

нужно добавить в параллель ещё по одному проводу для увеличения сечения.

Трансформатор пришлось немного расковырять, чтобы добраться до выхода вторичной обмотки. Этих проводов выходит три штуки.

Чтобы бесперебойник не пищал каждую минуту, мы должны выпаять круглую пищалку.

Далее в корпусе я коронкой по гипсу или по дереву высверлил отверстие для вентилятора и расположил его так, чтобы он дул на ключи транзисторов и радиаторов.

На задней стенке удалил ненужные разъёмы и оставил отверстие от них для выхода воздуха.

От этих клем находим два провода питания 220 вольт – выход с платы после преобразователя и эти провода выводим наружу, закрепляем свою розетку.

Наш инвертор из бесперебойника почти готов. Для контроля разряда батареи автомобильного аккумулятора можно встроить цифровой вольтметр. Я на всякий случай ещё подключил термодатчик для контроля температуры на транзисторных ключах. Термопару от мультиметра закрепил на радиаторе транзистора полевика.

Немаловажный момент: инвертор из бесперебойника должен иметь запуск холодного включения – это функция, когда он может включаться без внешнего питания от бытовой розетки 220 вольт. В некоторых моделях кнопка включения холодного пуска имеет двойное нажатие с разным интервалом времени.

Вот и все переделки. Такой инвертор можно брать с собой в поездку – на пикник, рыбалку, дома – через него можно подключать лампы, ноутбук, заряжать телефоны, фонарики, на даче и в сельской местности – подключать инкубатор, освещение теплицы и т. д., но не более 70% мощности от нашего изделия.

Для освещения лучше использовать диодные лампы, они мало тянут и ярко горят. Так же я подключал паяльник на 80 Вт, даже телевизор работает без проблем.
